BẢNG THEO DÕI NĂNG SUẤT SẢN XUẤT

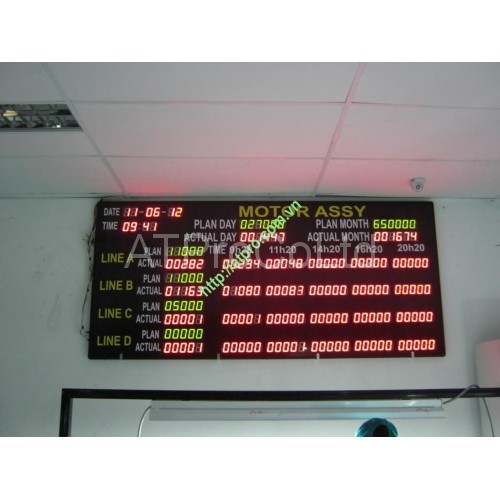

ATPro vừa hoàn thành dự án  BẢNG ĐIỆN TỬ NĂNG SUẤT SẢN XUẤT cho Công ty VTECH Việt Nam:

HỆ THỐNG GIÁM SÁT SẢN XUẤT

HỆ THỐNG GIÁM SÁT SẢN XUẤT, ĐẾM SẢN PHẨM CHO CÔNG TY, NHÀ MÁY, XÍ NGHIỆP…

Mô hình kết nối mạng hệ thống giám sát năng xuất sản xuất

Hệ thống gồm nhiều bảng điện tử hiển thị kết nối với CPU trung tâm điều khiển bằng chuẩn truyền thông Rs485.

các máy tính trong mạng kết nối với bộ điều khiển trung tâm thông qua mạng Lan hoặc Internet.

Bảng điện tử được gắn với cảm biến

 bang theo doi san xuat

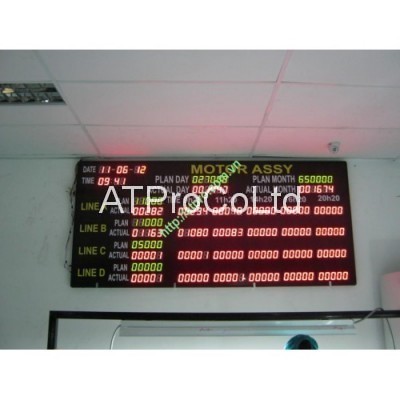

Bảng hiển thị điện tử sản xuất

Hệ thống giám sát bao gồm nhiều bảng điện tử được đặt ở mỗi khu vực sản xuất khác nhau

–        Hiển thị Ngày Tháng Năm, Giờ Phút,

–        Số lượng sản phẩm kế hoạch,

–        Số lượng sản phẩm thực được cập nhật từ cảm biến.

–        Kích thước số 5cmx7cm

–        Kích thước bảng 100cmX220cm

–        Khung nhôm định hình chịu lực

–        Mica Đài Loan 2mm

–        Microchip PIC 16F887 (USA)

–        IC đồng hồ Dallas 12887

–        Vẫn chạy đúng sau 10 năm mất điện.

–        Nguồn cấp Adaptor input 220V-output 12V30A

–        Bảo hành 2 năm

Tính năng:

1.Giao diện phần mềm:

a.       Hiển thị lại giao diện của bảng năng suất sản xuất ( plan, actual tổng và từng giờ của mỗi line).

b.       Tự động cập nhật theo số liệu thực của bảng.

c.       Số liệu (từng giờ, từng line, tổng) sẻ được lưu lại và xuất ra Excel

d.      Comment chú thích ngay trên Excel

e.       Giao diện dưới dạng DESTOP

2.Hoạt động của bảng:

a.       Số liệu Actual sẽ hiển thị theo từng khoảng thời gian:

+ 7h20 đến 9h20

+ 9h20 đến 11h20

+ 11h20 đến 14h20

+ 14h20 đến 16h20

+ 16h20 đến 20h20

b.      Actual của từng giờ sẽ tự động cộng dồn về Actual của từng line.

c.        Actual và Plan của 4 line sẽ tự động cộng dồn về Actual tổng của 4 line trong ngày.

d.      Actual và Plan của từng ngày sẻ được cộng dồn vào Actual của tháng.

e.       Phần actual sẽ được Reset bằng máy tính vào bất kỳ lúc nào hoặc tự động reset về 00000 vào lúc 6h sáng.

f.       Phần Plan sẽ được Reset bằng máy tính vào bất kỳ lúc nào hoặc tự động chuyển Plan của ngày hôm trước thành Plan của ngày hôm sau.

g.       Ngày, tháng, năm, giờ, phút có thể tùy chỉnh được.

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Bảng hiển thị thời gian, kế hoạch, kết quả, lỗi…và có đèn báo

Toàn bộ hệ thống được điều khiển bằng phần mềm giám sát sản xuất SCADA.

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Giao diện phần mềm điều khiển giám sát

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Vẽ biểu đồ thống kê lịch sử quá trình sản xuất

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Xuất báo cáo ra file Excel

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Cài đặt hệ thống trên phần mềm giám sát SCADA

HỆ THỐNG GIÁM SÁT SẢN XUẤT

HỆ THỐNG GIÁM SÁT NĂNG SUẤT SẢN XUẤT XUẤT KHẨU CAMPUCHIA

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Mô hình kết nối mạng hệ thống giám sát năng xuất sản xuất xuất nhập khẩu Campuchia

HỆ THỐNG GIÁM SÁT SẢN XUẤT

 Bảng điện tử hiển thị quá trình sản xuất

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Phần mềm quản lý điều khiển giám sát từ bảng 1 đến bảng 10

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Phần mềm quản lý điều khiển giám sát từ bảng 11 đến bảng 20HỆ THỐNG GIÁM SÁT SẢN XUẤT

Phần mềm quản lý điều khiển giám sát từ bảng 21 đến bảng 30

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Biểu đồ hiển thị thời gian thực Realtime Trend

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Biểu đồ lịch sử Historical Trend

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Xuất dữ liệu File Excel

HỆ THỐNG GIÁM SÁT SẢN XUẤT C.TY RKW-LOTUS

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Mô hình kết nối mạng hệ thống giám sát năng xuất sản xuất

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Bảng điện tử hiển thị

 HỆ THỐNG GIÁM SÁT SẢN XUẤT

Giao diện phần mềm quản lý trên máy tính

  • Giám sát thời gian thực các thông số sản xuất: Kế hoạch, thực hiện, số lượng sản phẩm thiếu.
  • Lưu trữ dữ liệu trong cơ sở dữ liệu My SQL

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Xuất dữ liệu Data Report

 HỆ THỐNG GIÁM SÁT SẢN XUẤT HỆ THỐNG GIÁM SÁT SẢN XUẤT

Cài đặt hệ thống trên phần mềm SCADA

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Xem video
