Bảng theo dõi năng suất – giám sát sản lượng 4

Bảng theo dõi năng suất – giám sát sản lượng

– Hiển thị đồng hồ thời gian thực: Date & Time

– Kích thước chữ số hiển thị: 5cm x 7cm

– Nội dung “Plan” được thay đổi cấu hình từ máy tính quản lý.

– Nội dung “Actual” được cập nhật từ cảm biến hoặc nút nhấn để đếm sản phẩm

– Kiểm soát sản lượng theo nhiều mốc thời gian cụ thể.

– Quản lý và thống kê nhiều chuyền sản xuất trên cùng 1 bảng.

– Giá trị luôn được lưu trữ ngay cả khi cúp điện

– Bảo hành: 24 tháng

HỆ THỐNG GIÁM SÁT NĂNG XUẤT SẢN XUẤT CHUYỀN MAY LÀ GIẢI PHÁP TỐI ƯU ĐỂ QUẢN LÝ, GIÁM SÁT DÂY CHUYỀN SẢN XUẤT TỰ ĐỘNG.

VINATEX

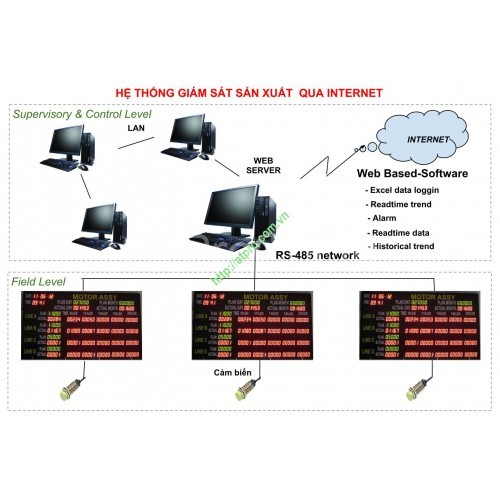

Mô hình kết nối mạng hệ thống giám sát sản xuất chuyền may.

Cấu trúc của hệ thống bao gồm:

Máy chủ Web Server kết nối với các bộ Controller thông qua giao thức Modbus RTU để lấy dữ liệu, dữ liệu sẽ được xử lý tại Web Server bằng ATSCADA App.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

Bảng theo dõi năng suất sản xuất tại chuyền 2

Kết quả sau khi xử lý sẽ được hiển thị lên màn hình LCD – Display thông qua mạng LAN (nội bộ) hoặc thông qua internet, các tính năng của hệ thống:

–          Realtime Data: dữ liệu thời gian thực.

–          Các dữ liệu từ các chuyền được ghi vào cơ sở dữ liệu mySQL theo thời gian để lưu trữ nhằm phục vụ cho việc vẽ đồ thị giám sát sản lượng cũng như xuất các báo cáo về sản lượng.

–          Historical Trend:  là biểu đồ lược sử về sản lượng đạt được của các chuyền theo thời gian từ trước đến nay.

–          Realtime Trend:  là biểu đồ thời gian thực về sản lượng đang sản xuất của các chuyền trong khoảng 1 giờ đồng hồ.

–          Alarm:  cho nhà quản lý biết chuyền nào đạt năng suất quá thấp so với ngưỡng đặt ra.

–         Report:  giúp nhà quản lý in ấn kết quả về năng suất sản xuất theo thời gian truy vấn kết quả lưu trong cơ sở dữ liệu mySQL.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY 1

Bảng theo dõi năng suất sản xuất tại chuyền 3

Bảng hiển thị cho người quản lý và người sản xuất có thể biết được nhip độ sản xuất và năng suất sản xuất

HE THONG GIAM SAT SAN XUAT CHUYEN MAY 2

Hệ thống có thể được mở rộng tùy thuộc vào nhu cầu sử dụng của khách hàng

HE THONG GIAM SAT SAN XUAT CHUYEN MAY 3

Bảng theo dõi năng suất sản xuất tại chuyền 4

Số lượng sản phẩm được nhập vào là không giới hạn, tùy theo yêu cầu của khách hàng.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY 4

Phần mềm quản lý và giám sát hệ thống trên máy tính

Dữ liệu sẽ được nhập từ máy tính hoặc được lấy từ bộ điều khiển Controller và hiển thị lên màn hình LCD-Display

HE THONG GIAM SAT SAN XUAT CHUYEN MAY 6

Giao diện ATScada  App điều khiển giám sát hệ thống

he thong giam sat san xuat 4

Xuất dữ liệu Data Report

he thong giam sat san xuat

Dữ liệu được xuất ra File Excel

he thong giam sat san xuat 2

Đăng nhập vào để cài đặt ca làm việc

he thong giam sat san xuat 3

About quản trị viên
