BỘ HIỂN THỊ SỐ, BỘ ĐẾM SẢN PHẨM ATPro (KH: CTY ITM)

ATPro vừa sản xuất và bàn giao BỘ HIỂN THỊ SỐ  ATPro – HE THONG GIAM SAT SAN XUAT cho công ty ITM

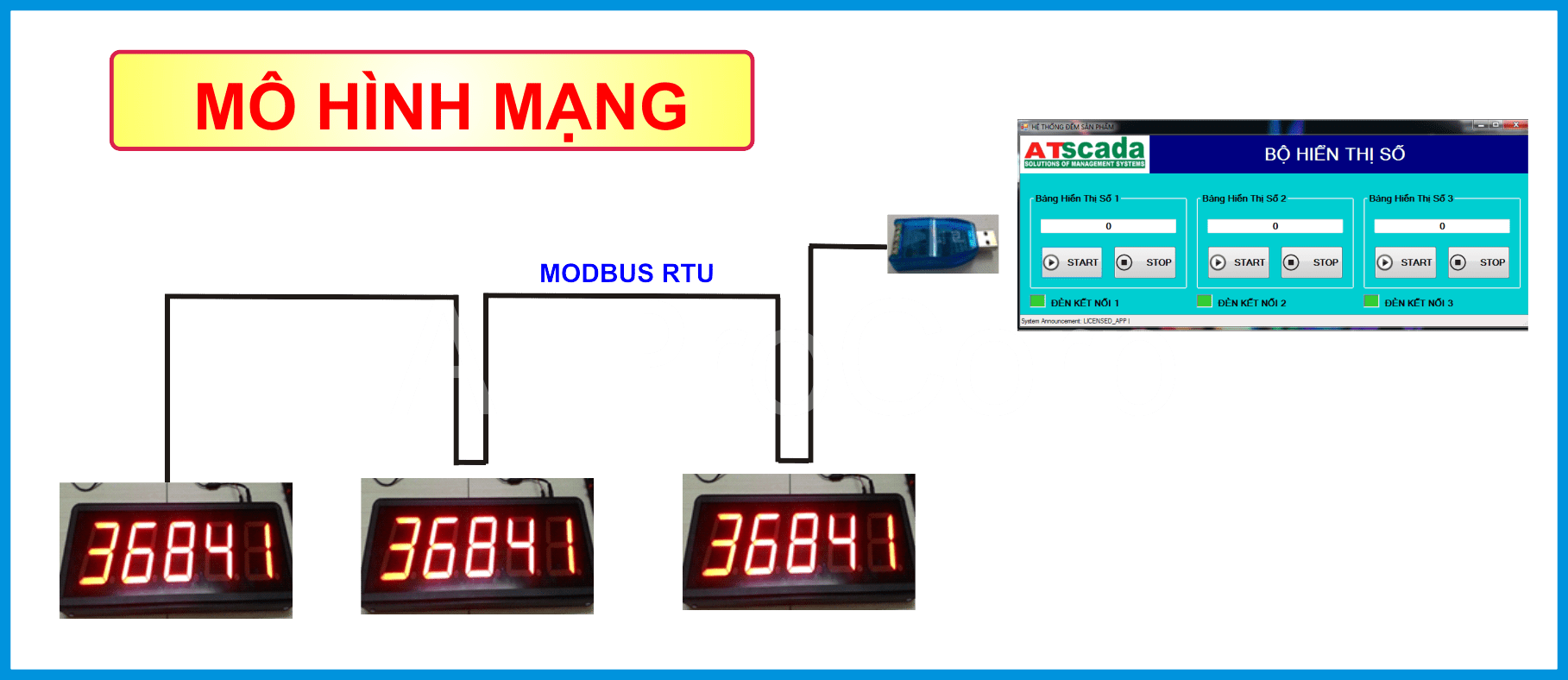

MO HINH MANG

1. PHẦN CỨNG

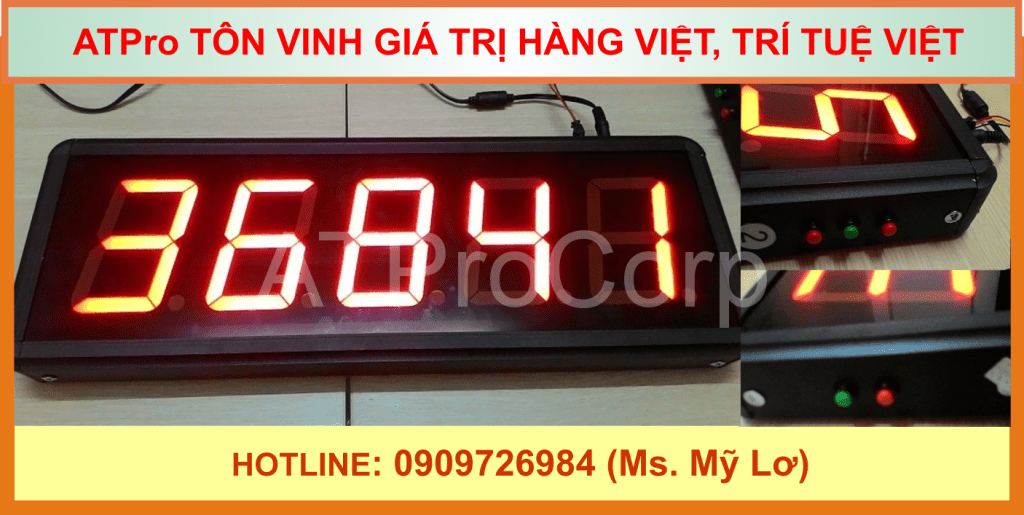

bo hien thi so 5 so ATPro

  • SẢN PHẨM ĐƯỢC BẢO HÀNH 15 THÁNG
  • Số lượng: 3 cái
  • BỘ HIỂN THỊ SỐ kích thước 186cm x 50cm x 5cm.
  • Số hiển thị bằng led 7 đoạn kích thước 9cm x 12cm.

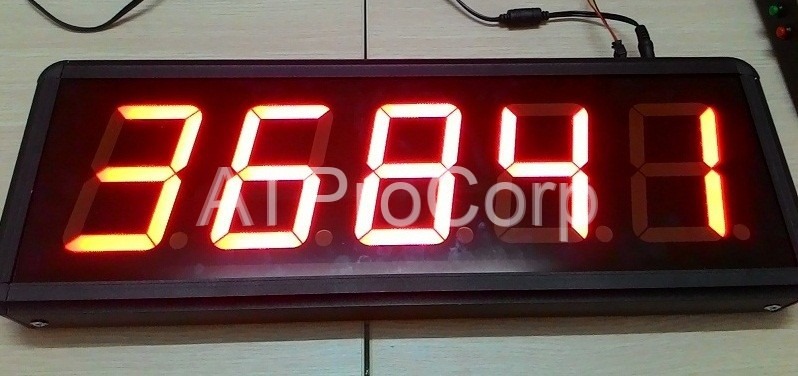

bo hien thi so dem san pham he thong giam sat san xuat 1

  • Bộ xử lý điều khiển Microchip  PIC 16f887 USA.
  • Khung nhôm định hình chịu lực, Mica mặt trước 3mm (Đài Loan)
  • Nguồn cấp adaptor input 220v – output 12v
  • Hỗ trợ truyền thông Modbus RTU RS485

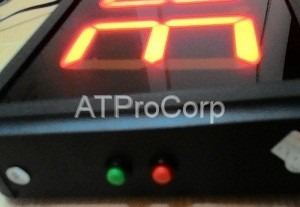

  • Nút nhấn bên hông

bo hien thi so dem san pham he thong giam sat san xuat 2

bo hien thi so dem san pham he thong giam sat san xuat 3

2. PHẦN MỀM

HƯỚNG DẪN SỬ DỤNG PHẦN MỀM GIÁM SÁT BỘ HIỂN THỊ SỐ ATPro

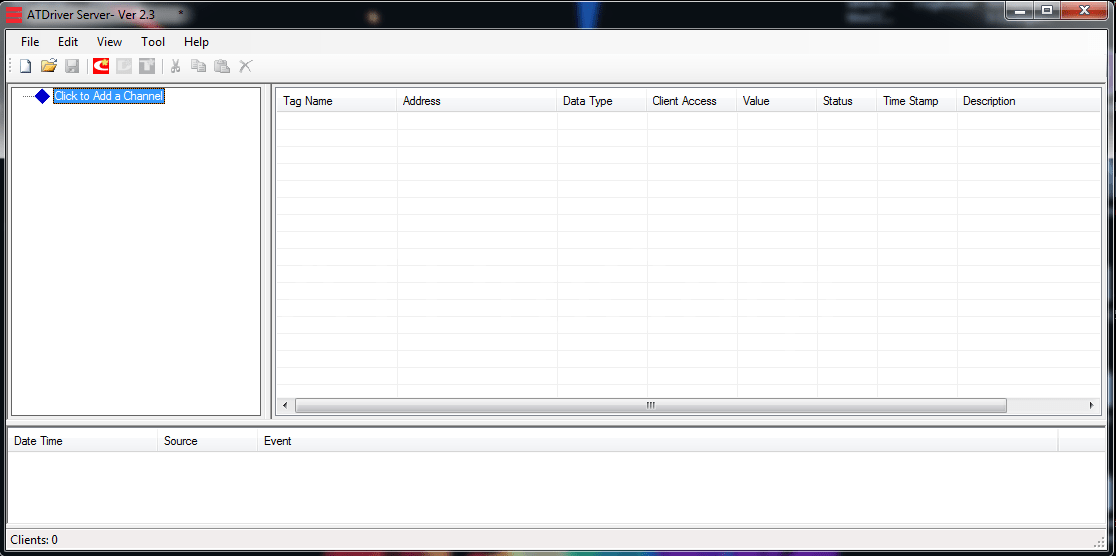

1.Mở phần mềm ATDriverServer sẽ xuất hiện giao diện như hình:

phan mem ATDRIVERSERVER

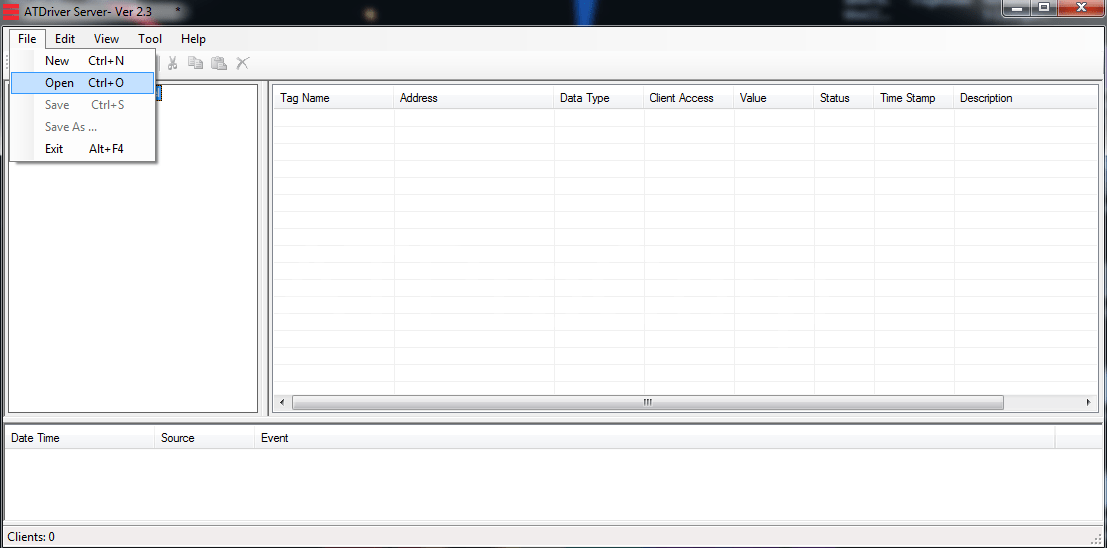

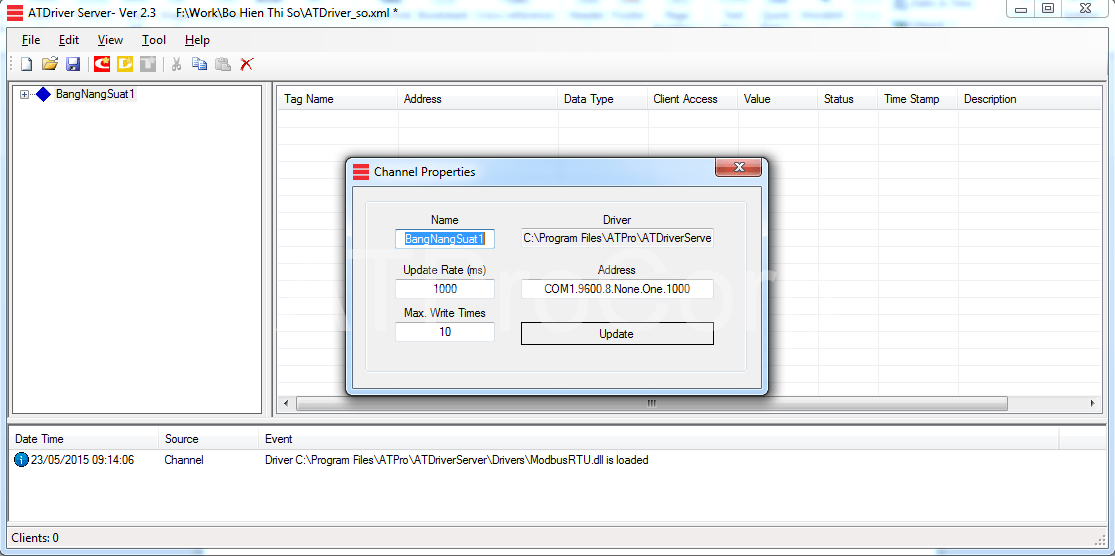

2.Tại đây ta chọn File  => Open như hình: rồi chọn file ATDriver_so.xml

Chon  file ATDriv-er_so.xml

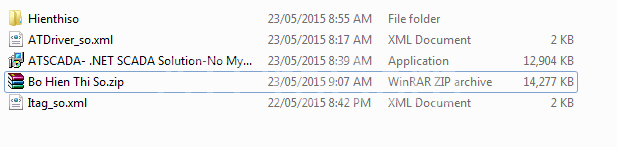

       * Giải nén folder Bo Hien Thi So.zip, trong đó có các file như hình vẽ :

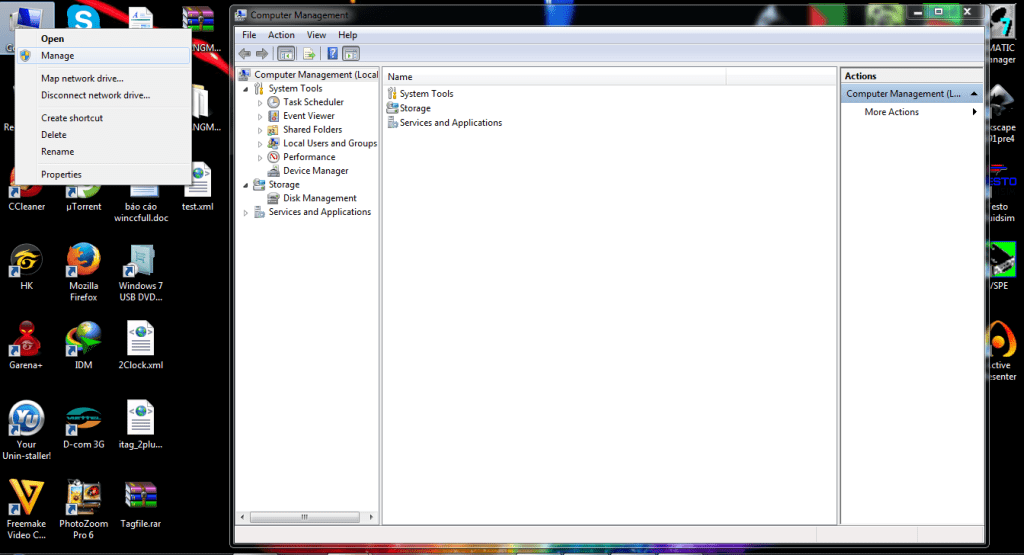

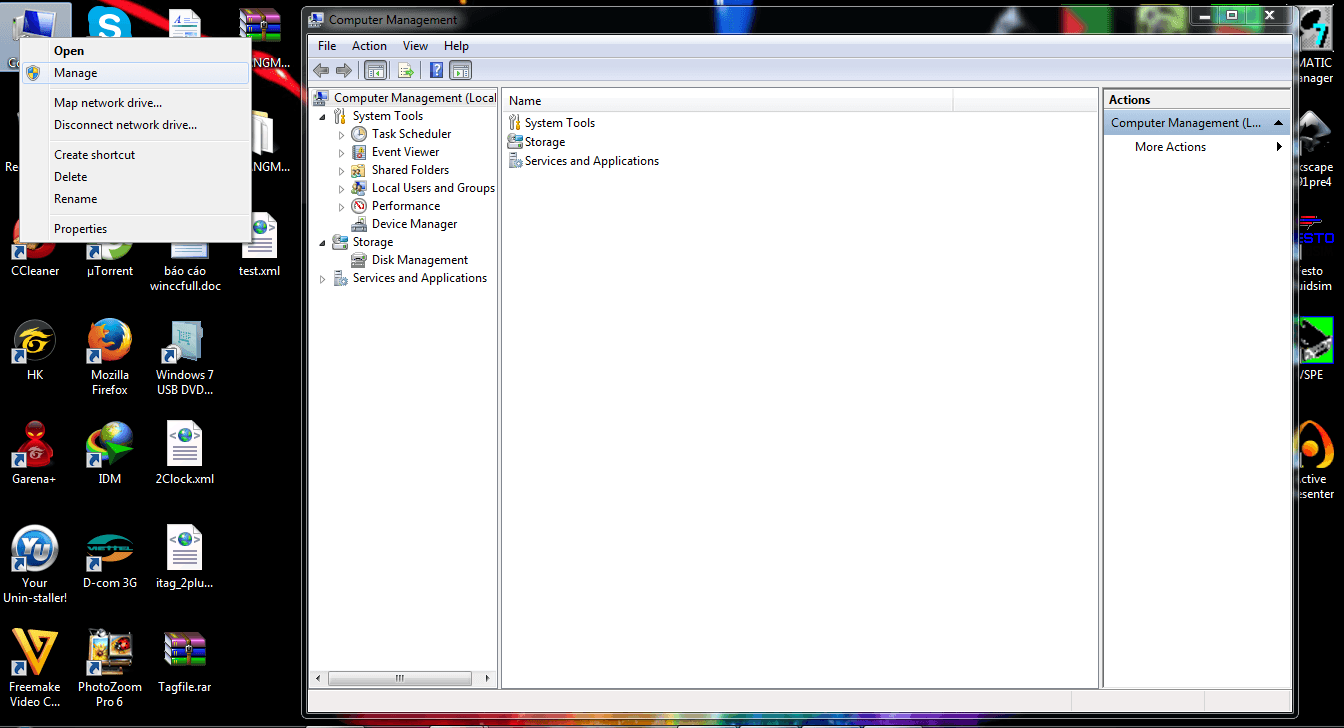

giai nen     Cắm thiết bị kết nối của các bộ đếm vào máy tính. Kiểm tra vị trí của thiết bị kết nối.

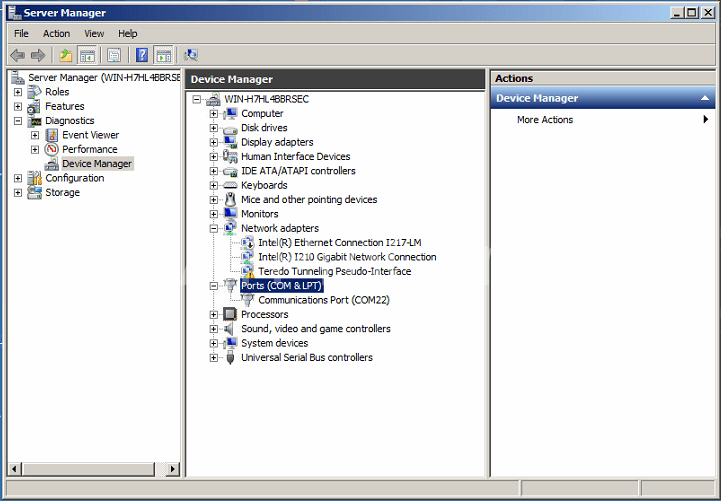

kiem tra vi tri cua thiet bi ket noi

kiem tra vi tri cua thiet bi kn

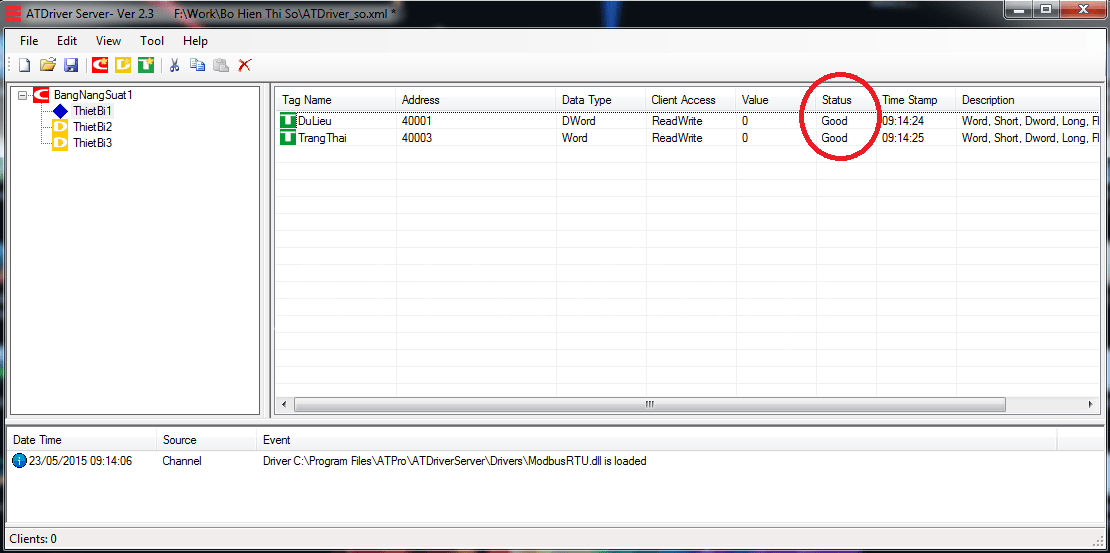

        Quay trở lại phần mềm ATDriver kiểm tra như hình vẽ. Nếu cột Status good hết thì OK.

kiem tra

      Nếu Bad kiểm tra thiết bị kết nối. Ví dụ trên hình là COM1. Nhưng trên máy tính nhận là COM22. Thì Đổi COM1 thành COM22. Đợi giây lát và kiểm tra lại cột Status.

u

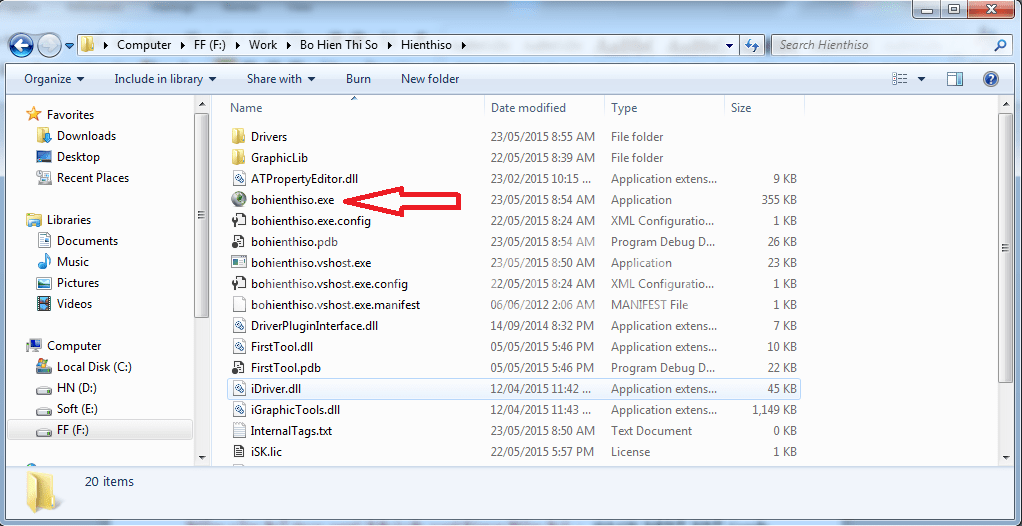

     Trong folder Bo Hien Thi So.zip có folder Hienthiso. Mở folder đó lên và mở file bohienthiso.exe để chạy chương trình giám sát

giam sat

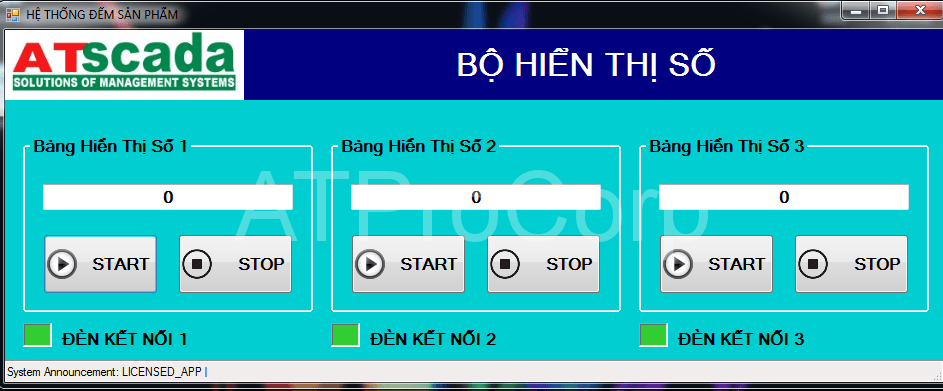

     Kiểm tra ĐÈN KẾT NỐI. Nếu màu xanh thì kiểm tra dòng dưới cùng của giao diện có chữ LICENSED_APP thì tất cả OK.

bo hien thi so

        Để nhập giá trị cho bảng hiển thị số. Trước tiên ta ấn nút STOP sau đó nhập số vào và nhấn ENTER. Ấn START để cho bộ hiển thị tiếp tục đếm số.
