HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ TẠI CTY VIRBAC

ATPro đã đưa ra một giải pháp tối ưu cho hệ thống giám sát và cảnh bảo nhiệt độ cho C.Ty Virbac bằng việc Sử dụng PLCPi (CPU Rasp01-CH + Module Hiển thị) kết hợp với Windows ATSCADA và Web ATSCADA để điều khiển, giám sát và cảnh báo nhiệt độ.

he thong giam sat nhiet do

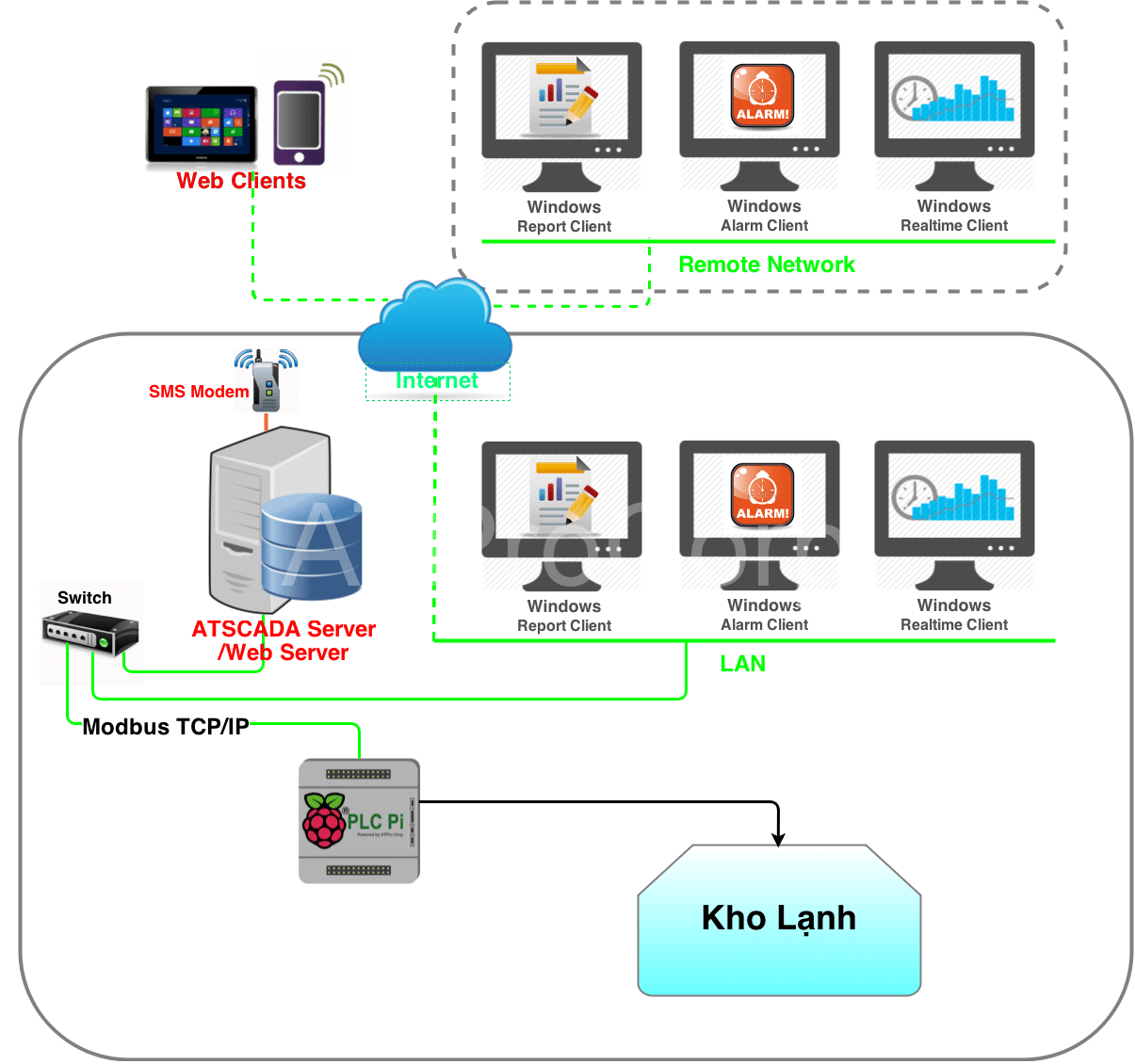

 Mô hình mạng kết nối hệ thống giám sát cảnh báo nhiệt độ

PLCPi thu thập dữ liệu tử cảm biến đặt tại kho lạnh, sau đó giá trị nhận được từ cảm biến được gửi lên ATSCADA Server/Web Server để xử lý thông qua giao thức Modbus TCP/IP.

Dữ liệu hệ thống được lưu trữ trong cơ sở dữ liệu MySQL, người quản lý sẽ thông qua các thiết bị hiển thị như máy tính, Smartphone…để truy cập vào ATSCADA App để theo dõi giám sát hệ thống.

Các tính năng của hệ thống:

–          Realtime Data: dữ liệu thời gian thực.

–          Historical Trend:  là biểu đồ lược sử nhiệt độ của hệ thống.

–          Realtime Trend:  là biểu đồ thời gian thực về nhiệt độ.

–          Alarm:  Cảnh báo nhiệt độ khi vượt quá ngưỡng giới hạn cho phép.

–         Report:  xuất dữ liệu ra file Excel.

–         Sms:  gửi tin nhắn cho người quản lý khi có tín hiệu Alarm.



he thong giam sat nhiet do

Phần cứng bộ PLCPi (CPU Rasp01-CH + Module Hiển thị) .



he thong giam sat nhiet doTủ điều khiển và chuông báo được gắn tại phòng quản lý.

he thong giam sat nhiet do

Máy tính đã được cài đặt và thiết lập ATSCADA Server/Web Server.he thong giam sat nhiet do

bo dieu khien nhiet do



Giao diện phần mềm của hệ thống giám sát nhiệt độ hiển thị các thông số về trạng thái, nhiệt độ, cảnh báo.

giao dein he thong giam sat nhiet do

Giao diện phần mềm giám sát nhiệt độhe thong giam sat nhiet do

Cài đặt chế độ cảnh báo trên phần mềm

he thong giam sat nhiet do



^11275F2322A52A2F74BF89FA4D0032895A9D5DD1E0C01C0881^pimgpsh_fullsize_distrXuất dữ liệu Data Report ra file Excelhe thong giam sat nhiet doVẽ biểu đồ lịch sử

 Xem video hệ thống
