HỆ THỐNG GIÁM SÁT NĂNG SUẤT SẢN XUẤT

Trong những năm gần đây, chi phí giá thành cơ bản của các doanh nghiệp như nguyên vật liệu, nhân công đang tăng với tốc độ cao và trên thị trường đang có hiện tượng cung vượt quá cầu. Vậy làm thế nào để nâng cao năng suất lao động? Làm thế nào để giảm thiểu giá thành, tăng lợi nhuận đã trở thành yêu cầu cấp thiết cho sự phát triển của các doanh nghiệp. Hệ thống giám sát năng suất sản xuất là giải pháp hỗ trợ cho khách hàng.

HỆ THỐNG GIÁM SÁT NĂNG SUẤT SẢN XUẤT

Để đáp ứng các yêu cầu về quản lý sản xuất của doanh nghiệp ATPro mang đến hệ thống giám sát năng suất sản xuất. Hệ thống sẽ kiểm soát thời gian thực các quy trình sản xuất dựa trên các thông số thu thập được để hiển thị tại chỗ và truyền dữ liệu về hệ thống quản lý trên máy tính trung tâm từ đó điều chỉnh cho phù hợp để nâng cao hiệu quả sản xuất, giảm thiểu giá thành sản xuất để mang lại lợi nhận lớn nhất cho doanh nghiệp.

Tổng quan.

1. Hệ thống Addon.

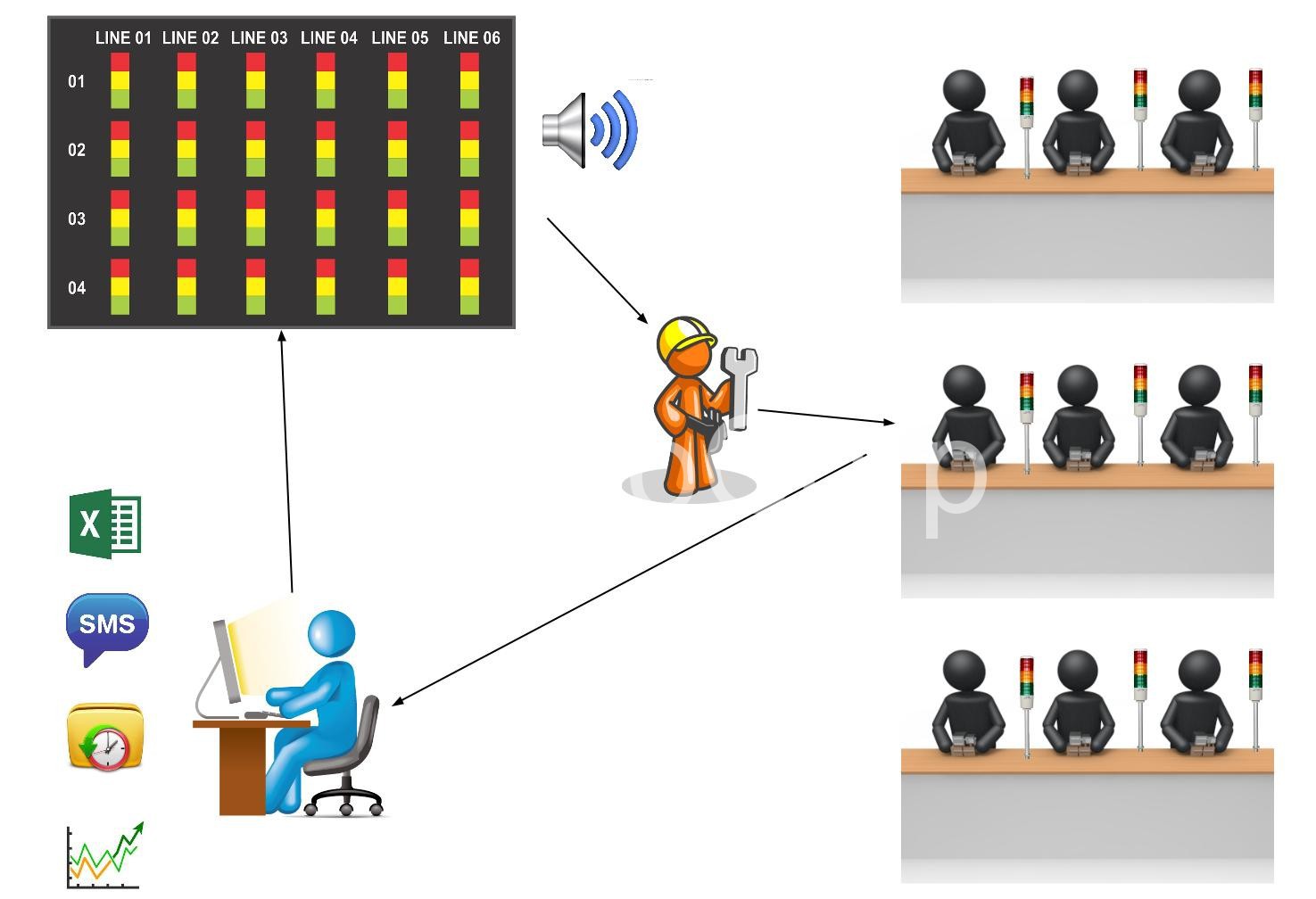

HE THONG ANDON

Andon System là một hệ thống dùng để cảnh báo cho các nhân viên quản lý, bảo trì, hỗ trợ … biết được, sự cố của một công đoạn dây chuyền sản xuất nào đó trong một nhà máy chế biến, sản xuất … để tìm cách khắc phục nhanh chóng và chính xác. Được thể hiện ba phần chính: Báo hiệu sự cố (ABNORMALITY), hiển thị (INDICATION) & giải quyết sự cố (RESPONSE).Hệ thống giúp người dùng tiết kiệm được thời gian cũng như là công sức khi theo dõi tình hình hoạt động của nhà máy, xí nghiệp chế biến, sản xuất … Và nhiều hơn nữa đó là giám sát thiết bị và nhân sự hiệu quả hơn

2. Hệ thống LEAN ERP

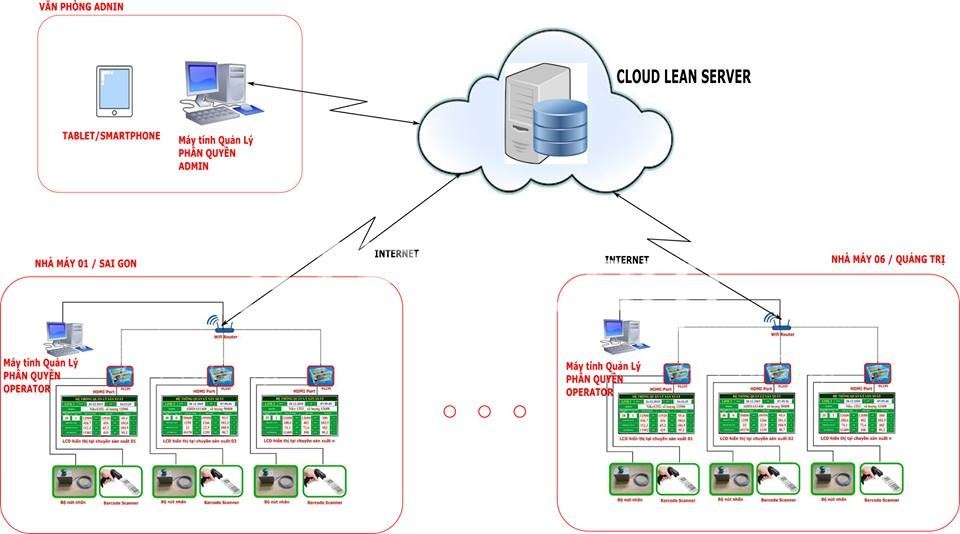

HE-THONG-LEAN-QUY-MO-LON1

Hệ thống LEAN ERP giúp doanh nghiệp quản lý những chức năng chính như lập kế hoạch sản phẩm, nhập hàng về, lưu trữ hàng tồn kho, tương tác với nhà cung cấp, cung cấp dịch vụ cho khách hàng và theo dõi đơn đặt hàng. Một khi nhà máy được trang bị LEAN ERP, mọi thứ sẽ trở nên dễ dàng hơn rất nhiều. Với LEAN  ERP, các quản lý cấp cao sẽ nhận thấy được sự phát triển khác nhau tại các đơn vị kinh doanh, nhờ đó sử dụng nguồn lực tốt hơn.

  • Thích hợp nhất khi ứng dụng vào các công ty chuyên gia công sản phẩm như may mặc, giày da, lắp ráp sản phẩm điện tử, …
  • Sử dụng mạng truyền thông ethernet tốc độ cao, có thể dùng có dây hoặc wifi không dây
  • Sử dụng PLCPi lập trình được làm bộ điều khiển giám sát năng suất tại từng chuyền làm tăng khả năng đáp ứng và khả năng cập nhật hệ thống mềm dẻo.
  • Sử dụng LCD hoặc bảng LED hiển thị làm cho khả năng hiển thị trực quan, đa màu, và nội dung hiển thị thay đổi được.
  • Hệ thống phần mềm nền tảng WEB thân thiện tablet, smartphone giúp cho việc điều khiển giám sát tại bất cứ đâu, bằng bất cứ thiết bị truy cập thông minh nào.
  • Giá thành tối ưu nhất trong tất cả các giải pháp giám sát năng suất sản xuất.

3. HỆ THỐNG BẢNG ĐIỆN TỬ VÀ LCD GIÁM SÁT NĂNG SUẤT

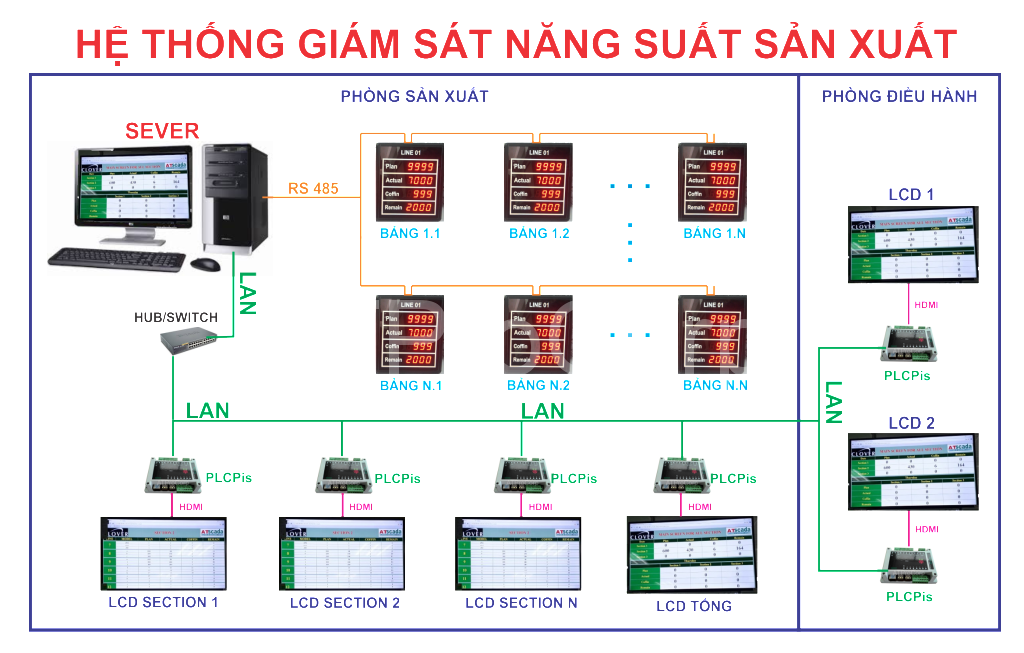

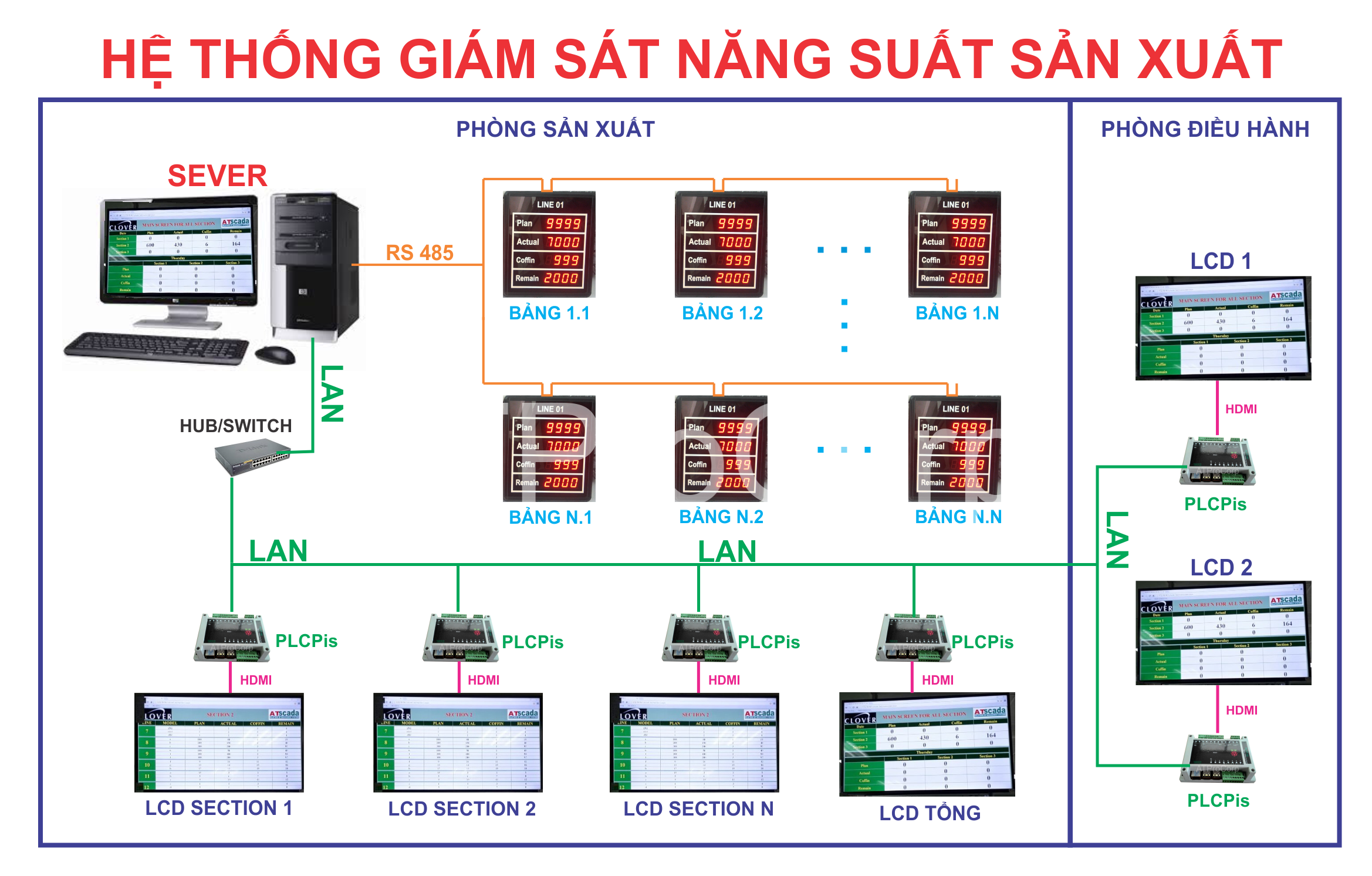

HE THONG GIAM SAT SAN XUAT

Hệ thống giám sát năng suất sản xuất  : Cho phép nhập dữ liệu hiển thị xuống các bảng điện tử và LCD, lưu trữ dữ liệu, xuất báo cáo ra file excel và vẽ đồ thị, phần mềm cho máy tính client nhập dữ liệu sản xuất, hiển thị  LCD section,  LCD tổng và  LCD phòng điều hành .

III. SẢN PHẨM ĐƠN LẺ CỦA ATPro

1. BẢNG ĐIỆN TỬ NĂNG SUẤT

a. Bảng điện tử kiểu dáng 1

BẢNG HIỂN THỊ SẢN LƯỢNG TỒN KHO - BẢNG THEO DÕI SẢN LƯỢNG TỒN KHO

– Kích thước 1200 x 1860 x 100mm. HIỂN THỊ 2 MẶT

– Số hiển thị bằng LED 7 đoạn

 + Lượng hàng tồn kho: hiển thị bằng led 7 đoạn 3inch, 2 màu xanh/đỏ

 + Giá trị tối đa/tối thiểu, số lượng/lồng: hiển thị bằng led 7 đoạn 1.5inch, 1 màu đỏ

 + Tổng: hiển thị bằng led 7 đoạn 4inch 2 màu xanh/đỏ

– Khung sắt, 4 cạnh áp alu màu đen.

– Mặt trước và sau bằng mica 3mm Đài Loan

– CPU: Micro chip PIC 16F887 (USA)

– Giá trị tối đa/tối thiểu làm cơ sở để hiển thị màu led cột lượng hàng tồn kho. Min < lượng hàng tồn kho < max. Nếu lượng hàng tồn kho thấp hơn giá trị min hoặc cao hơn giá trị max sẽ hiển thị led màu đỏ, còn lại bình thường hiển thị màu xanh.

– Số lượng/lồng cho mỗi chủng loại làm cơ sở để tăng/giảm số lượng mỗi lần nhấn remote cho lượng hàng tồn kho.

– Lượng hàng tồn kho: tăng/giảm điều khiển bằng remote xa xấp xỉ 30m. Mỗi lần nhấn sẽ tăng/giảm số lượng tương ứng với cột số lượng/lồng bên cạnh.

– Tổng: mục này sẽ tự động cộng dồn số lượng hàng tồn kho của 11 loại trên bảng hiển thị theo giá trị hiện tại.

– Tất cả các giá trị sẽ được ghi nhớ, không reset khi bị mất điện

– Có ngõ truyền thông RS485 modbus RTU để giao tiếp với máy tính.

– Bảo hành 15 tháng

b. Bảng điện tử kiểu dáng 2

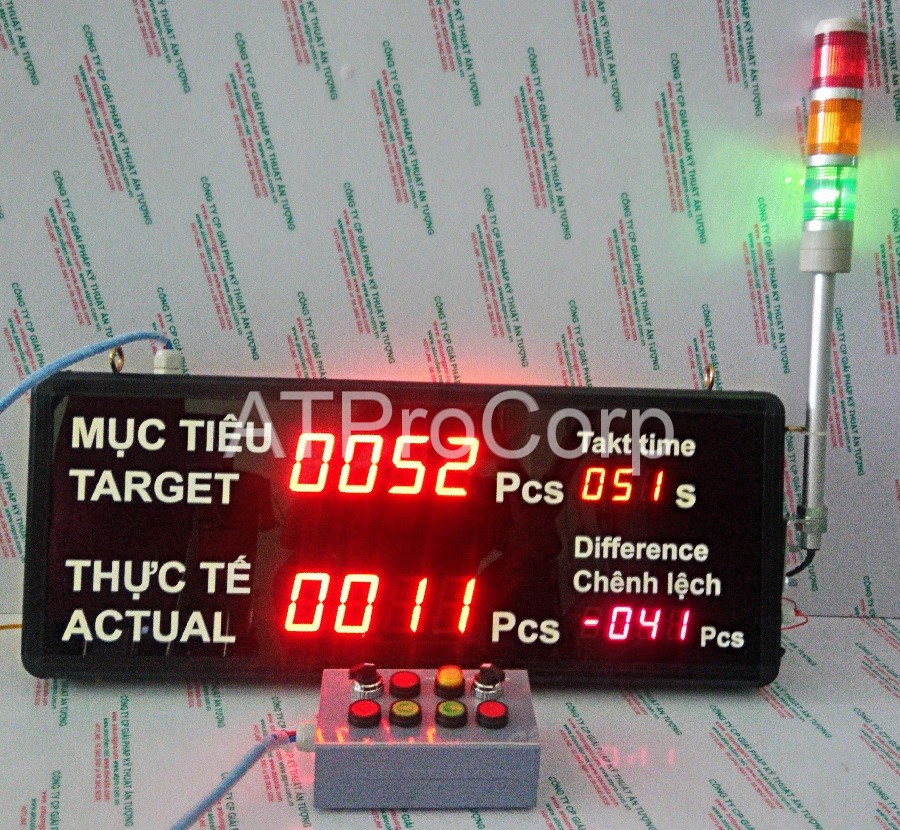

BẢNG THEO DÕI NĂNG SUẤT - HỆ THỐNG GIÁM SÁT SẢN XUẤT

– Kích thước bảng hiển thị năng suất sản xuất : 750 x 300 x 70 mm

– Số lớn hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ

– Số nhỏ hiển thị bằng LED 7 đoạn KT 30 x 40 mm, màu đỏ. Riêng mục chênh lệch hiển thi bằng led 7 đoạn 2 màu xanh, đỏ

– Khung nhôm định hình chịu lực

– Mặt của bảng hiển thị năng suất làm bằng Mica trong 2 mm

– Nguồn cấp: Adaptor input 220VAC, output 12VDC.

– Phần thực tế và takt time được điều khiển bằng hộp nút nhấn

– Chênh lệch = Thực tế – Mục tiêu. Số chênh lệch được hiển thị bằng LED đổi màu xanh, đỏ. Khi thực tế bằng hoặc cao hơn mục tiêu phần chênh lệch sẽ hiển thị số màu xanh, khi thực tế thấp hơn mục tiêu phần chênh lệch sẽ hiển thị số màu đỏ có dấu trừ phía trước

– Takt time điều khiển từ 0 – 999 giây ( có thể thay đổi số giây). cứ sau mỗi số giây cài đặt ở takt time thì mục tiêu tăng lên 1 đơn vị.

– Đèn được điều khiển bằng công tắc xoay thể hiện trạng thái hoạt động của máy

– Bảo hành 15 tháng

b. Bảng điện tử kiểu dáng 3

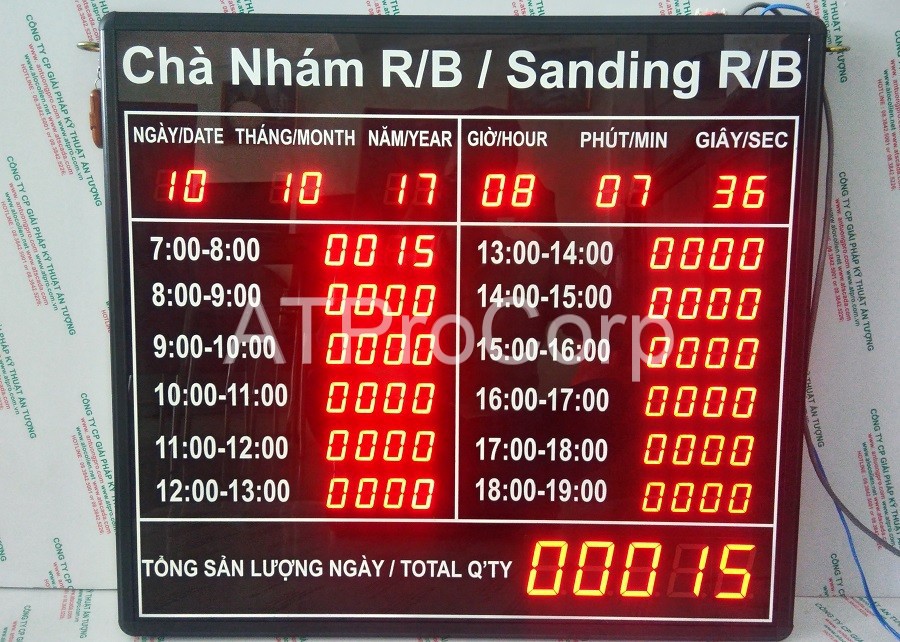

BẢNG HIỂN THỊ NĂNG SUẤT - BẢNG LED NĂNG SUẤT

– Kích thước bảng hiển thị năng suất 630 x 700 x 50mm

– Số nhỏ hiển thị bằng LED 7 đoạn KT 30 x 40 mm, màu đỏ

– Số lớn hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ

– Khung nhôm định hình chịu lực

– Bảng hiển thị năng suất sử dụng Microchip PIC 16F887

– Nguồn Adaptor : Input 220VAC, Output 12VDC

– Số lượng sản phẩm đếm được sẽ nhảy theo giờ, sẽ tự động chuyển khi nhảy sang mốc giờ mới

– Bảo hành 15 tháng

d. Bảng điện tử kiểu dáng 4

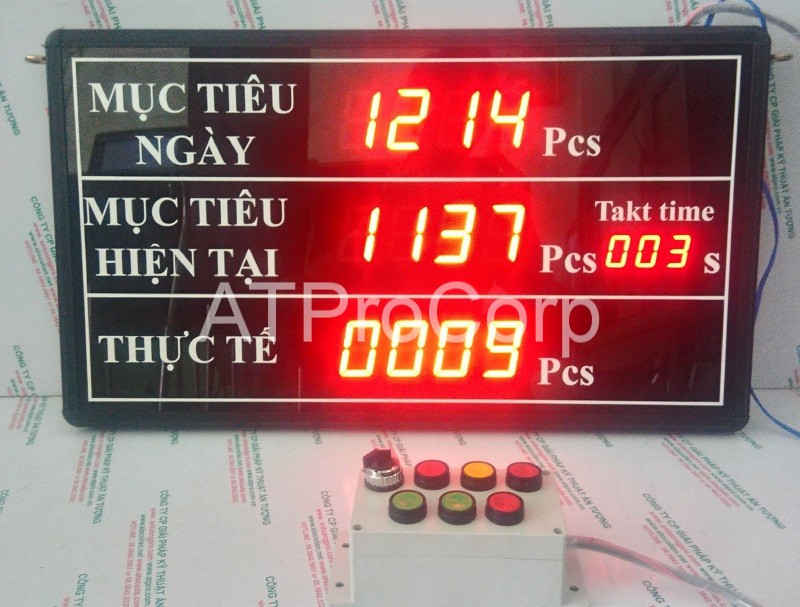

BẢNG ĐIỆN TỬ NGÀNH MAY - BẢNG HIỂN THỊ NĂNG SUẤT

– Kích thước bảng điện tử ngành may 400 x 700 x 50 mm

– Số hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ

– Phần talk time hiển thị bằng LED 7 đoạn KT 30 x 40 mm, màu đỏ

– Khung nhôm định hình chịu lực

– Bảng điện tử ngành may sử dụng Microchip PIC 16F887

– Nguồn Adaptor : Input 220VAC, Output 12VDC

– Phần mục tiêu ngày nhập bằng nút nhấn

– Phần mục tiêu hiện tại tự động nhảy số lượng theo thời gian ở mục talk time

– Phần thực tế đếm bằng nút nhấn

– Phần talk time được cài đặt bằng nút nhấn, thời gian tính bằng giây.

– Hộp nút nhấn gồm 1 công tắc xoay để bật/ tắt nguồn và 6 nút nhấn để nhấn chỉnh cho phần mục tiêu, talk time và thực tế

– Bảo hành 15 tháng

3. BỘ ĐẾM SẢN PHẨM

a. Bộ đếm nhiều vị trí

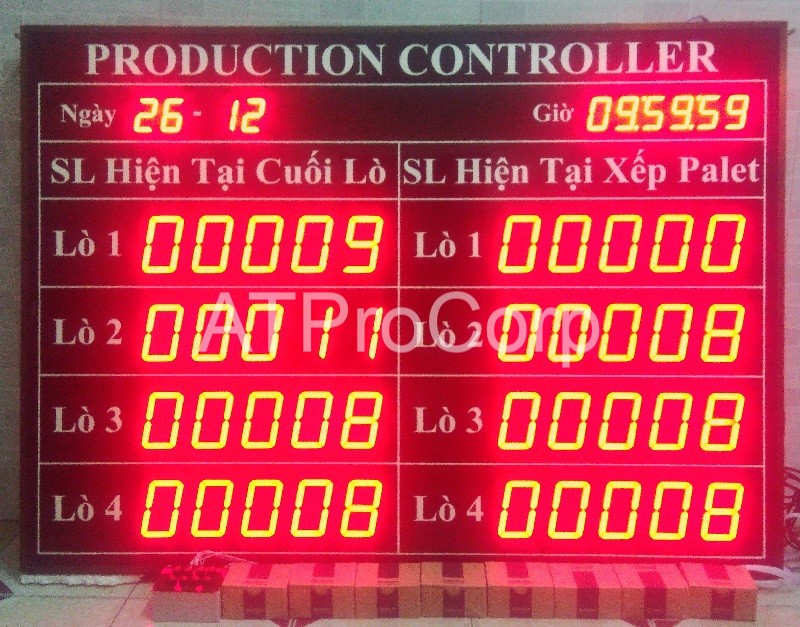

BỘ ĐẾM SẢN PHẨM - THIẾT BỊ ĐẾM SẢN PHẨM

– Kích thước bảng hiển thị 1000 x 1380 x 100 mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120 mm, màu đỏ

– Số hiển thị ngày giờ hiển thị bằng LED 7 đoạn kích thước 50 x 70 mm. màu đỏ

– Khung bằng sắt tĩnh điện

– Mặt bằng Mica Đài Loan trong 2 mm

– Microchip PIC 16F887

– Nguồn cấp: Meanwell Đài Loan input 220VAC, output 12VDC

– Có hộp nút nhấn 8 vị trí nối dây dài 2 mét. Để reset giá trị từng vị trí riêng, cài thời gian delay cảm biến riêng.

– Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

– Cảm biến tùy theo yêu cầu của khách hàng

– Bảo hành 15 tháng

b. Bộ đếm 4 số nhỏ

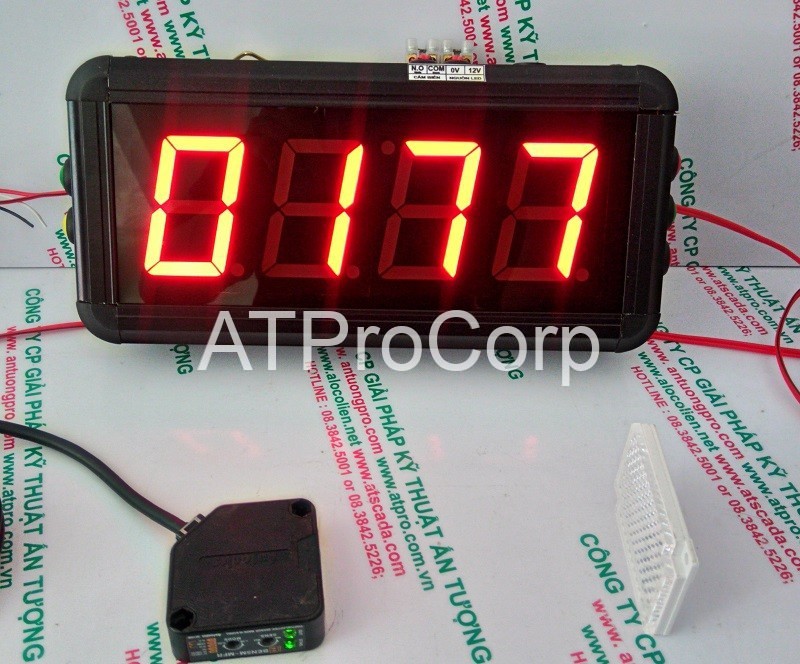

THIẾT-BỊ-ĐẾM-SỐ-LƯỢNG-BỘ-ĐẾM-SỐ-LƯỢNG

– Kích thước bảng hiển thị 120 x 250 x 50 mm

– Số hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 2 mm

– Microchip PIC 16F887

– Nguồn cấp: Meanwell Đài Loan input 220VAC, output 12VDC

– Có nút reset bên hông

– Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

– Cảm biến tùy theo yêu cầu của khách hàng

– Bảo hành 15 tháng

c. Bộ đếm 4 số lớn

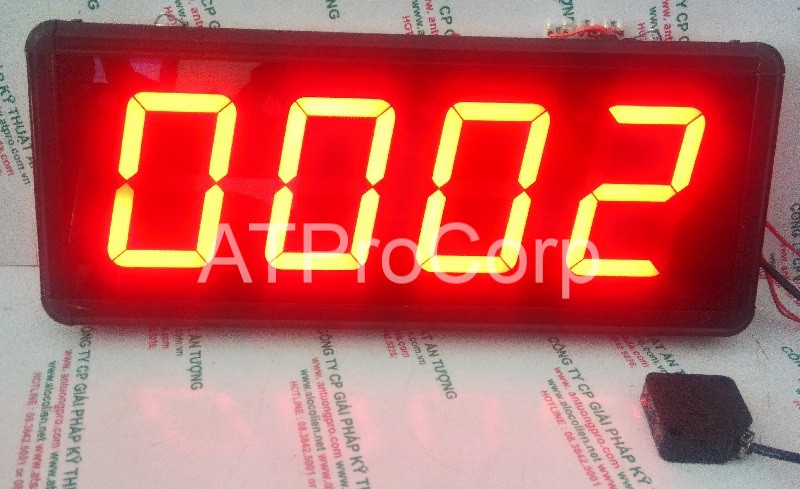

BO DEM SAN PHAM - HE THONG DEM SAN PHAM

– Kích thước bảng hiển thị 180 x 430 x 50 mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120 mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 2 mm

– Microchip PIC 16F887

– Nguồn cấp: Meanwell Đài Loan input 220VAC, output 12VDC

– Có nút reset bên hông

– Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

– Cảm biến tùy theo yêu cầu của khách hàng

– Bảo hành 15 tháng

d. Bộ đếm 5 số nhỏ

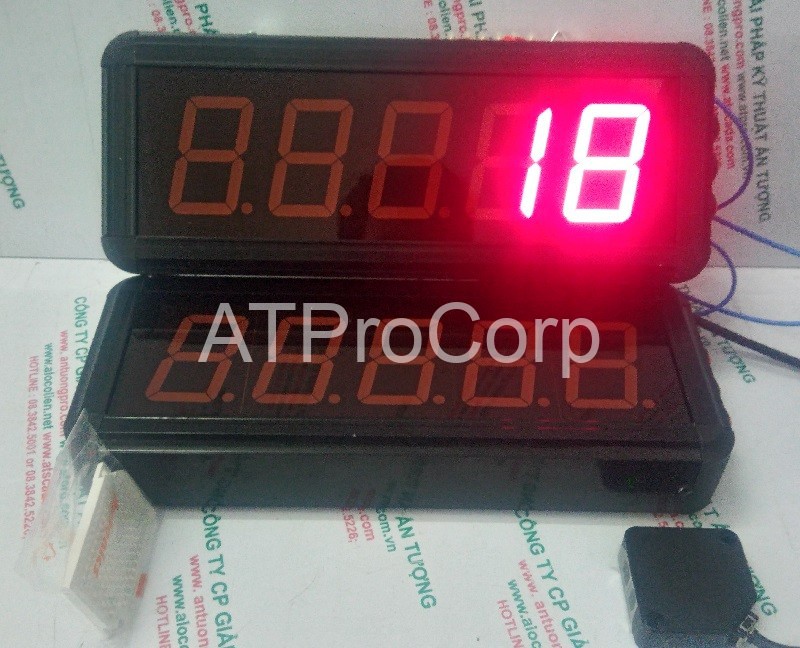

BỘ ĐẾM SẢN PHẨM - CẢM BIẾN QUANG ĐẾM SẢN PHẨM

– Kích thước bảng hiển thị 120 x 300 x 50 mm

– Số hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 2 mm

– Microchip PIC 16F887

– Nguồn cấp: Meanwell Đài Loan input 220VAC, output 12VDC

– Có nút reset bên hông

– Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

– Cảm biến tùy theo yêu cầu của khách hàng

– Bảo hành 15 tháng

e. Bộ đếm 5 số lớn

BỘ ĐẾM SẢN PHẨM - HỆ THỐNG ĐẾM SẢN PHẨM

– Kích thước bảng hiển thị 180 x 5030 x 50 mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120 mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 2 mm

– Microchip PIC 16F887

– Nguồn cấp: Meanwell Đài Loan input 220VAC, output 12VDC

– Có nút reset bên hông

– Khi cúp điện bảng không hoạt động, khi có điện bảng sẽ hiển thị giá trị dừng ở lúc cúp điện

– Cảm biến tùy theo yêu cầu của khách hàng

– Bảo hành 15 tháng

IV. GIỚI THIỆU CÔNG TY

Thành lập năm 2010 và tọa lạc tại khu kinh tế lớn Thành phố Hồ Chí Minh, Công ty Cổ phần Giải pháp Kỹ thuật Ấn Tượng hoạt động nghiên cứu và sản xuất trong các lĩnh vực:

  • Sản phẩm LED: đồng hồ LED lớn, bảng LED đo nhiệt độ, độ ẩm, O2, CO2, áp suất, bảng LED giám sát năng suất sản xuất
  • Công nghệ IoT mới tiên phong với phần mềm ATSCADA và bộ điều khiển lập trình được PLCPis.

Chúng tôi có một đội ngũ R&D mạnh, nắm giữ các công nghệ lõi nên chúng tôi có lợi thế sản xuất nhanh chóng, chuyên nghiệp.

Chúng tôi có nhà xưởng sản xuất chuyên nghiệp, nhiều kỹ thuật viên với quy trình sản xuất chặt chẽ nhằm đáp ứng cao nhất về chất lượng sản phẩm và tiến độ giao hàng cho Quý khách.
