HT GIÁM SÁT NĂNG SUẤT XUẤT KHẨU CAMPUCHIA

HỆ THỐNG GIÁM SÁT NĂNG SUẤT SẢN XUẤT

XUẤT KHẨU CPC LÀ HỆ THỐNG ĐƯỢC THIẾT KẾ CHUYÊN NGHIỆP, BẢO ĐẢM CHẤT LƯỢNG KỸ THUẬT VÀ TÍNH ỔN ĐỊNH CỦA HỆ THỐNG.

20/04/2014 C.Ty Kỹ Thuật Ấn Tượng xuất khẩu hệ thống giám sát năng suất sản xuất đi CAMPUCHIA.

1. MÔ HÌNH PHẦN CỨNG.

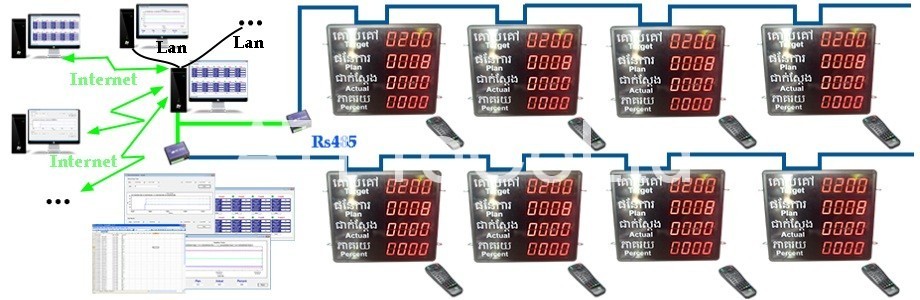

1.1 Mộ hình hệ thống giám sát năng suất sản xuất.

HE THONG GIAM SAT NANG SUAT SAN XUAT 13

1.2 Bảng điện tử.

HE THONG GIAM SAT NANG SUAT SAN XUAT 3

  • Kích thước bảng giám sát năng suất sản xuất 40cm x 47cm.
  • Bảng hiển thị  Mục Tiêu, Kế Hoạch, Thực Tế, Phần Trăm bằng led 7 đoạn kích thức 9cm x12cm.
  • Mặt trước mica 3cm.
  • Khung nhôm định hình chịu lực.

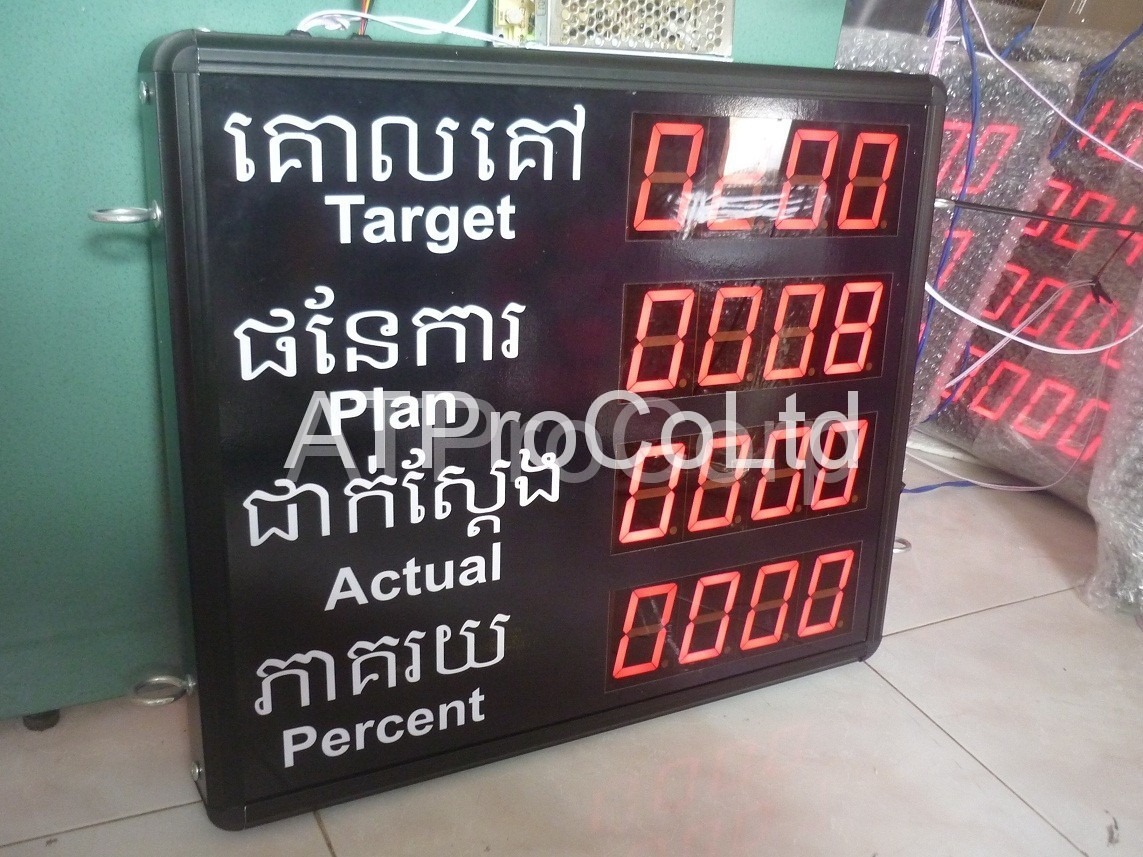

HE THONG GIAM SAT NANG SUAT SAN XUAT 4

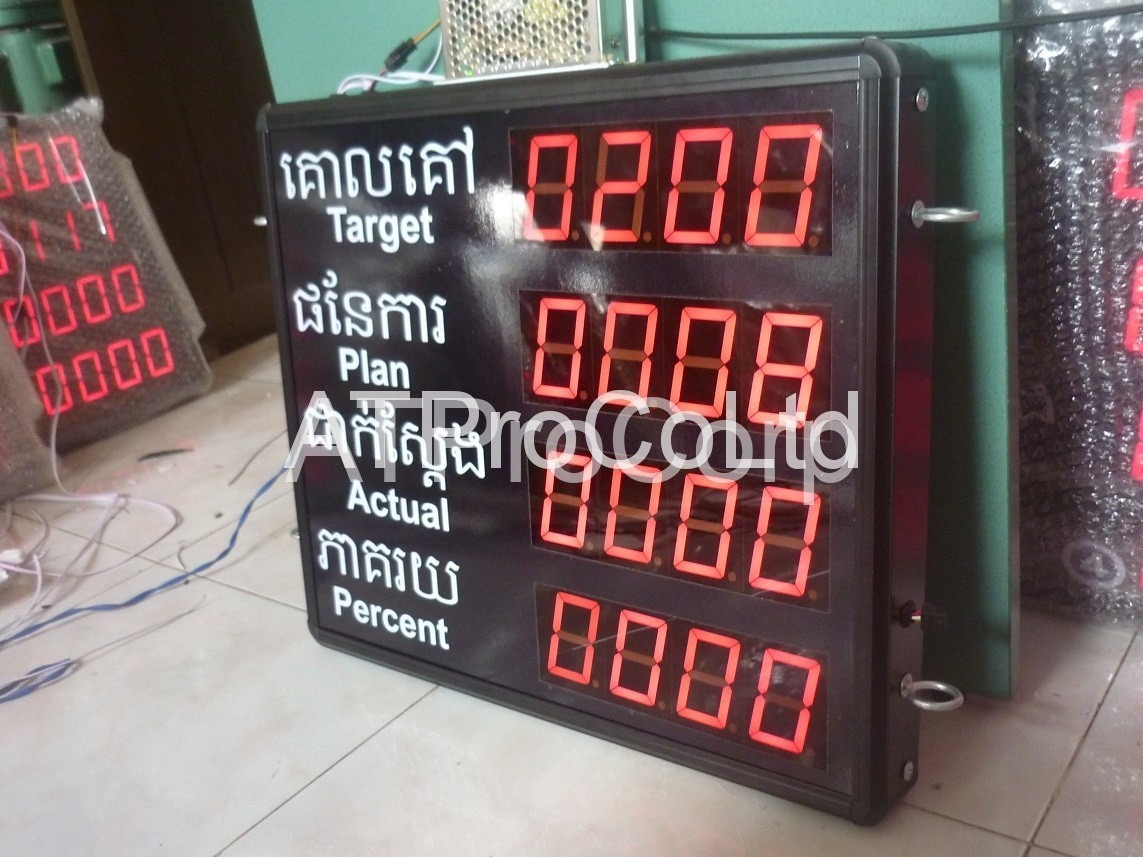

HE THONG GIAM SAT NANG SUAT SAN XUAT 5

  • Microchip PIC 16f887 USA.
  • Remote điều chỉnh số lượng thực tế và phần trăm.

1.3 Hình ảnh dự án.

HE THONG GIAM SAT NANG SUAT SAN XUAT 2

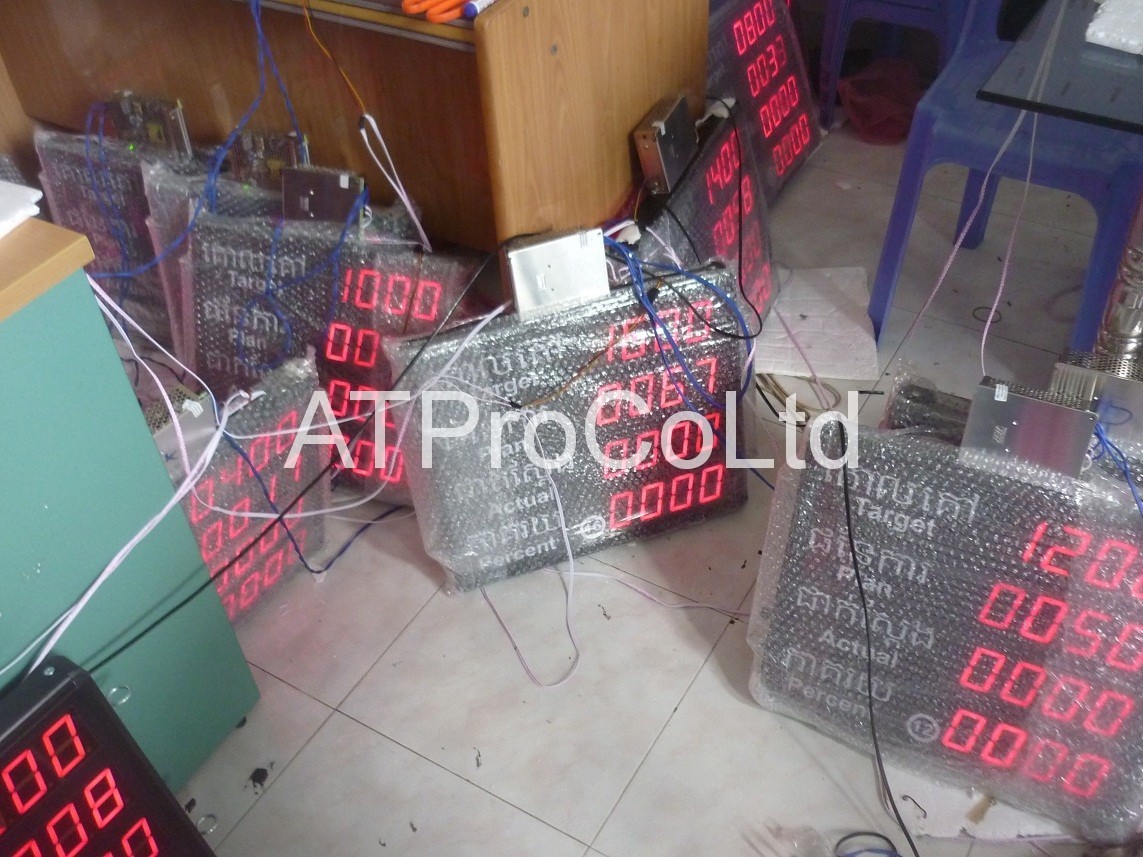

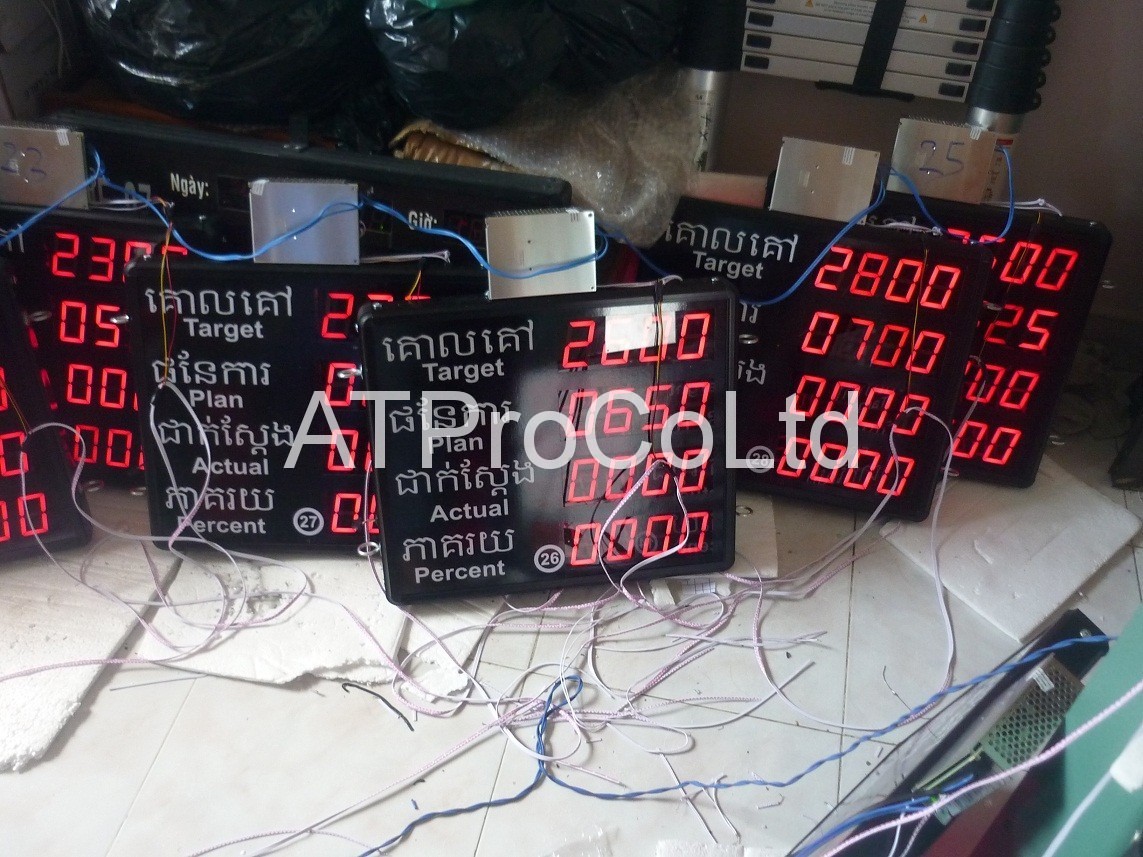

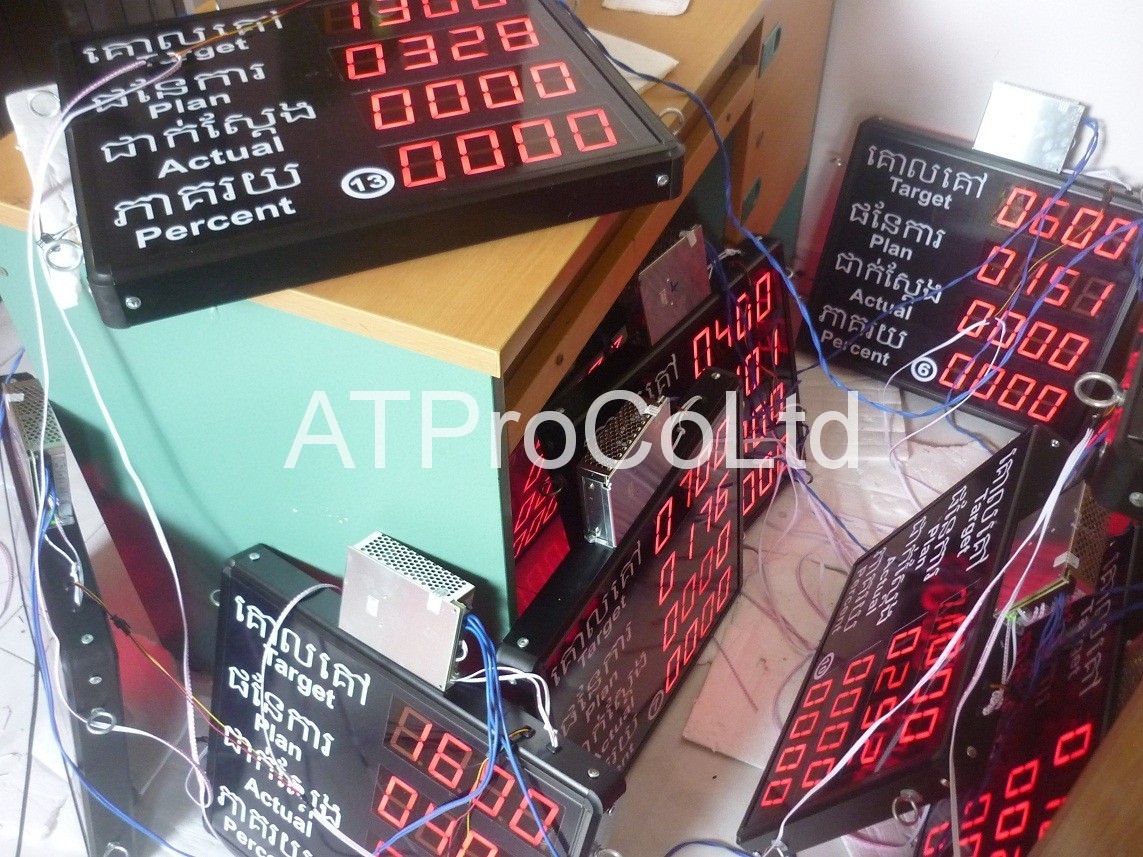

Bảng điện tử hiển thị được gia công sản xuất tại ATPROHE THONG GIAM SAT NANG SUAT SAN XUAT

HE THONG GIAM SAT NANG SUAT SAN XUAT 7

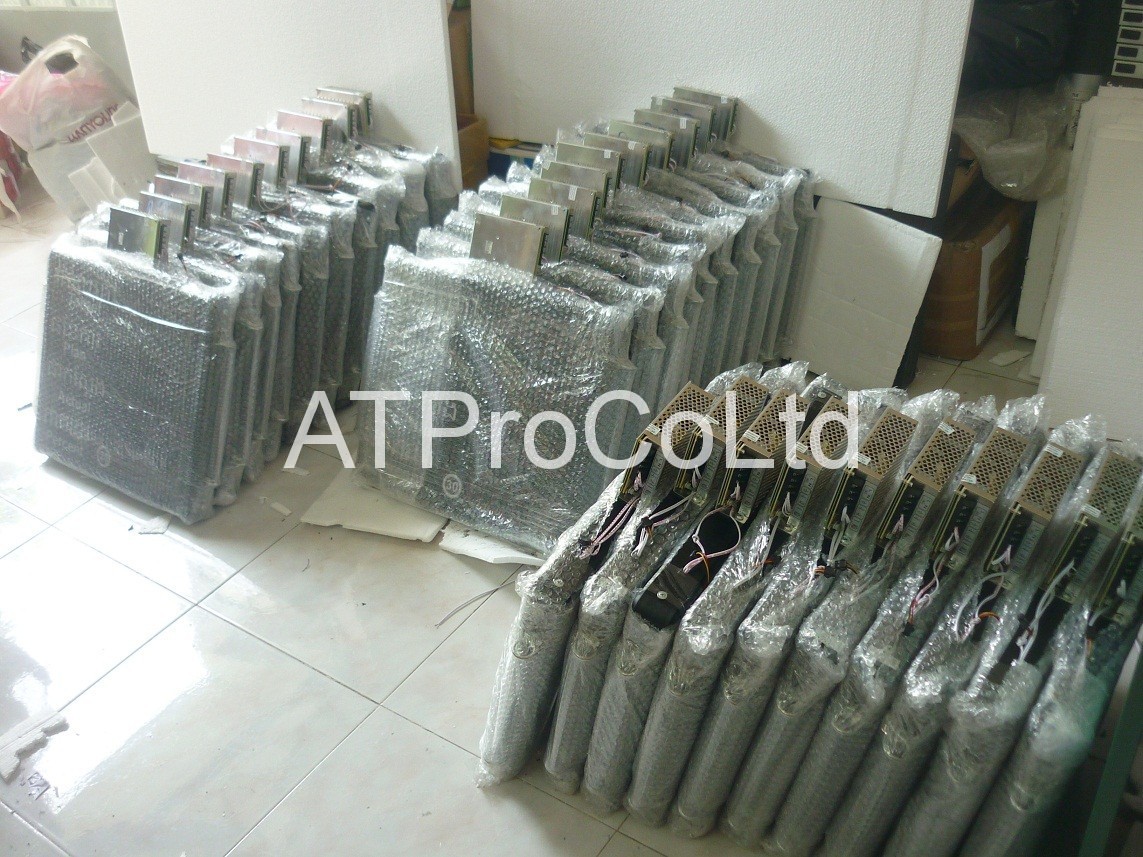

Bảng được đóng gói và được chuyển sang CAMPUCHIA để đưa vào hệ thống hoạt động

HE THONG GIAM SAT NANG SUAT SAN XUAT 8

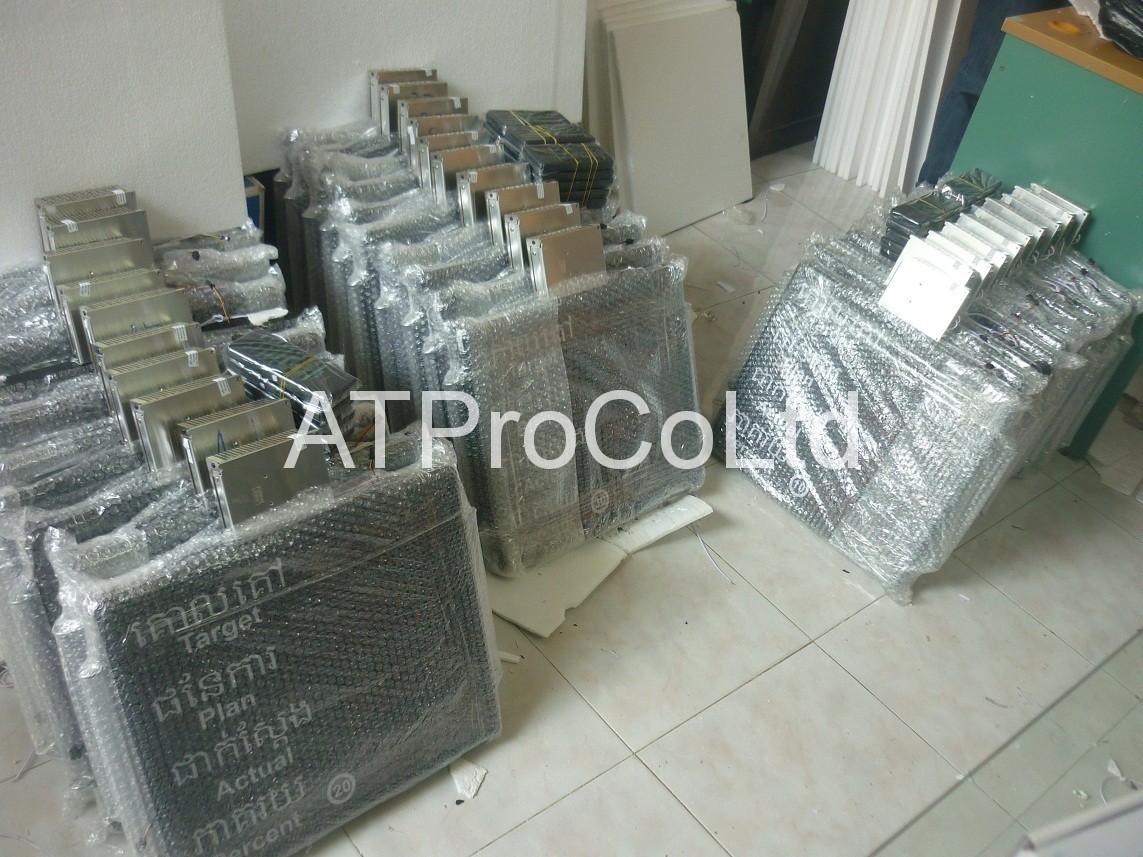

Hệ thống theo dõi và giám sát sản xuất bao gồm rất nhiều bảng hiển thị.

Mỗi bảng hiển thị sẽ theo dõi 1 khu vực hay 1 chuyền sản xuất

HE THONG GIAM SAT NANG SUAT SAN XUAT 10

2. PHẦN MỀM SCADA.

2.1 Giao diện phần mềm.

HE THONG GIAM SAT NANG SUAT SAN XUAT

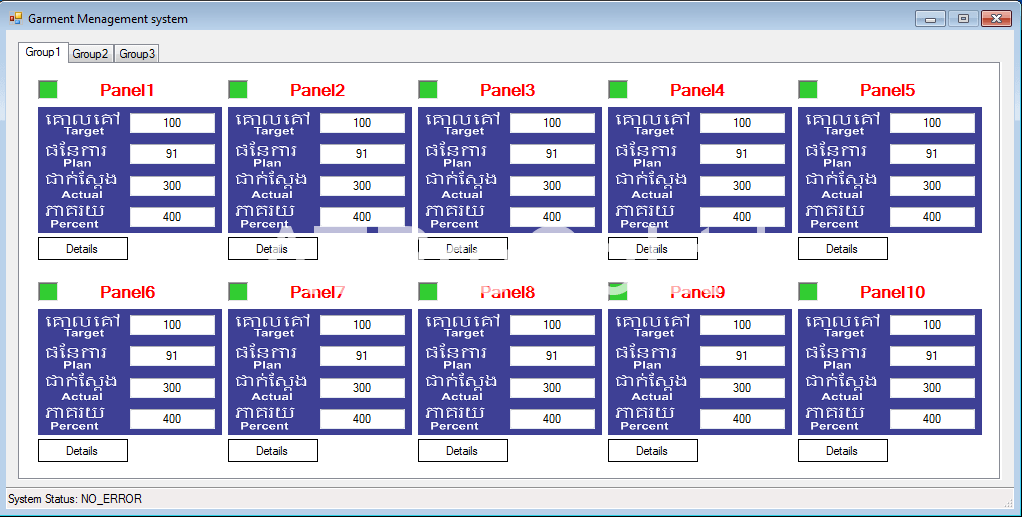

Hình 1: Điều khiển giám sát từ bảng 1 đến bảng 10.

HE THONG GIAM SAT NANG SUAT SAN XUAT 1

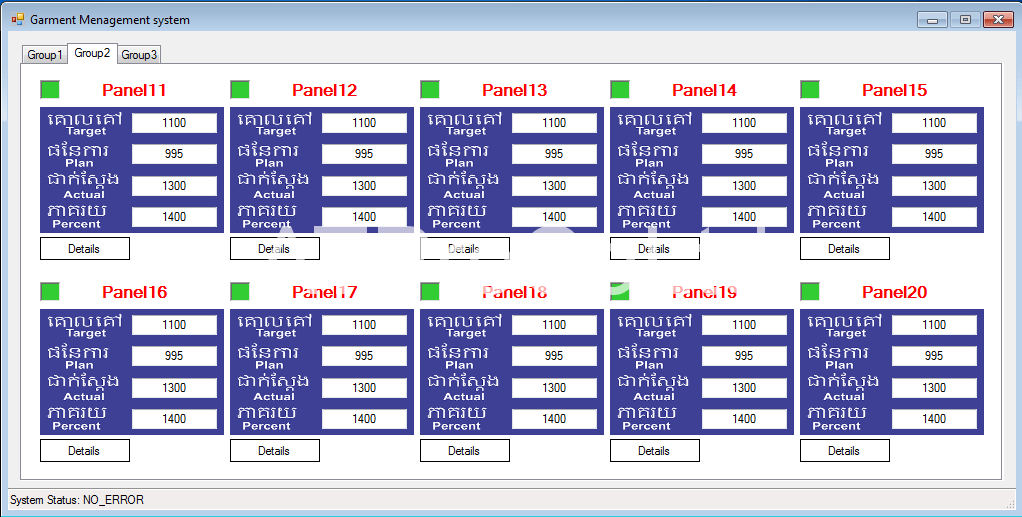

Hình 2: Điều khiển giám sát từ bảng 11 đến bảng 20.

HE THONG GIAM SAT NANG SUAT SAN XUAT 2

Hình 3: Điều khiển giám sát từ bảng 21 đến bảng 30.

Chọn ” Details” xem biểu đồ biểu diễn năng suất sản xuất thời gian thực của mỗi bảng.

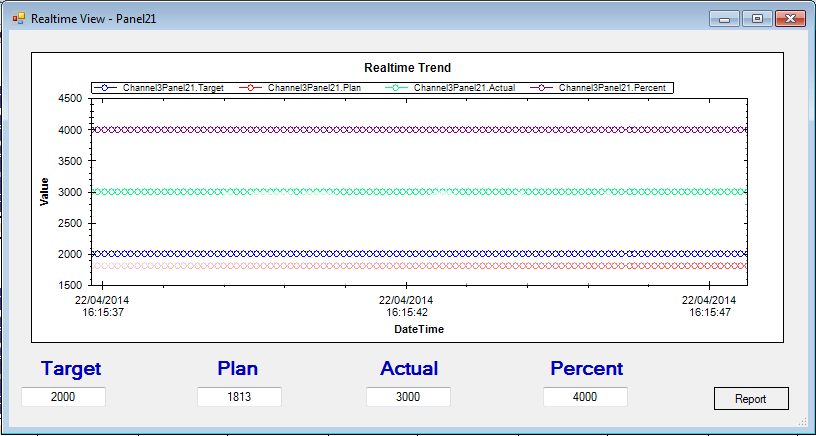

HE THONG GIAM SAT NANG SUAT SAN XUAT 4Hình 4: Biểu đồ biểu diễn năng suất sản xuất thời gian thực ở bảng 21.

Chọn “Report ” xem được biểu đồ biểu diển năng suất sản xuất và xuất báo cáo ra file excel cách đây 30 năm.

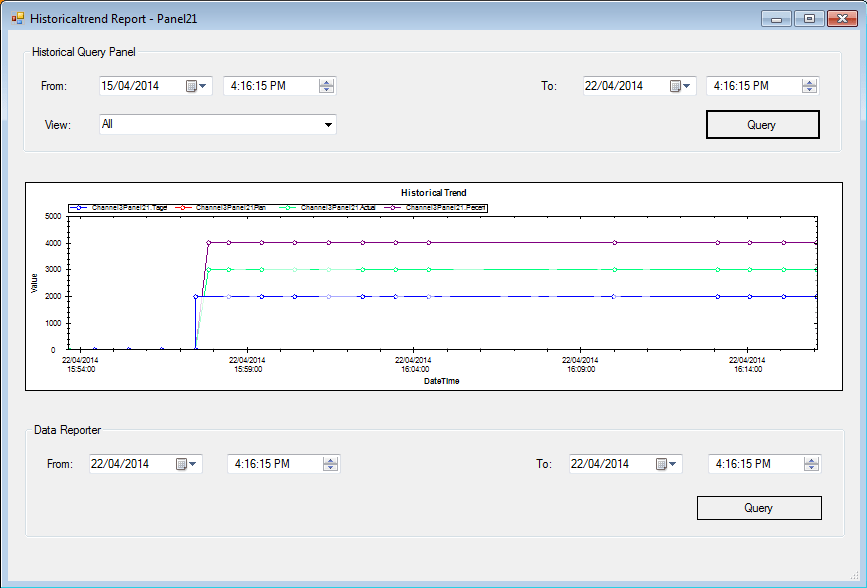

HE THONG GIAM SAT NANG SUAT SAN XUAT 3Hình 5: Biểu đồ biểu diễn năng suất sản xuất ở quá khứ.

HE THONG GIAM SAT NANG SUAT SAN XUAT 5

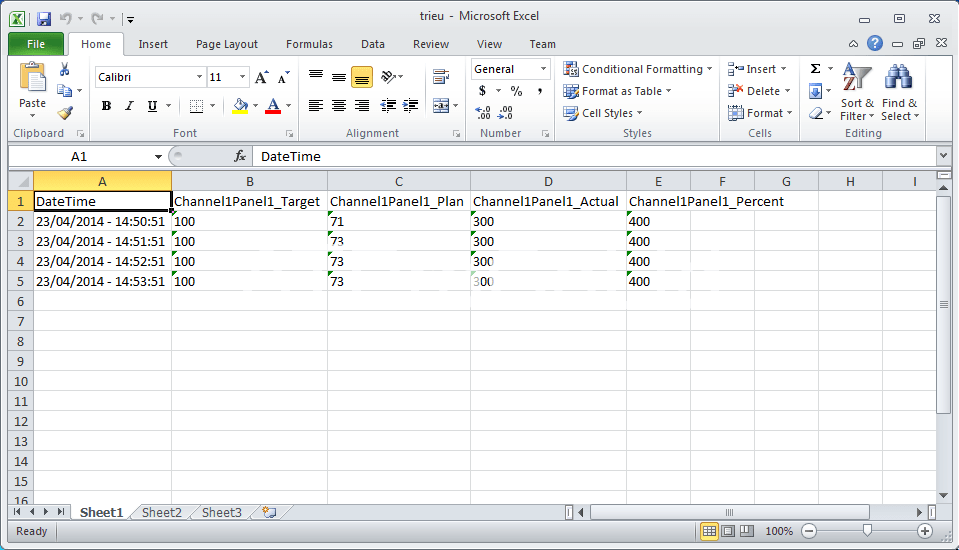

Hình 6: File excel.
