HỆ THỐNG GIÁM SÁT NĂNG SUẤT

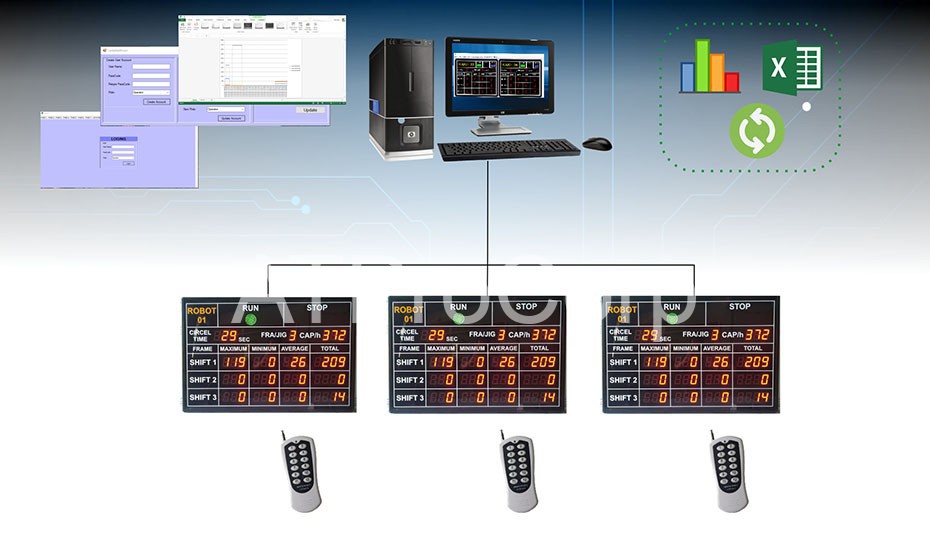

hệ thống giám sát sản xuất

Nhằm nâng cao hiệu quả sản xuất và tiết kiệm thời gian trong quá trình theo dõi tiến độ sản xuất Công ty Tịnh Tiến đã đặt hàng Hệ thống tự động hóa thông minh của Công ty ATPro. Với các chức năng theo dõi và xuất báo cáo dễ dàng cho từng ca làm trong ngày.

Với nhiều năm nghiên cứu thiết kế và sản xuất trong lĩnh vực tự động hóa Công ty ATPro tự tin giới thiệu đến khách hàng của mình “Hệ thống giám sát năng suất” đảm bảo ứng dụng tốt nhất cho tất cả các yêu cầu trên của khách hàng.

CÁC CHỨC NĂNG CỦA TỪNG THIẾT BỊ VÀ PHẦN MỀM TRONG HỆ THỐNG:
BẢNG THEO DÕI TIẾN ĐỘ SẢN XUẤT

bảng theo dõi tiến độ sản xuất

  • Kích thước bảng điện tử năng suất 70cmx105cmx5cm. Hiển thị 1 mặt
  • Số hiển thị bằng LED 7 đoạn KT 5x 7cm, màu đỏ
  • Khung nhôm định hình chịu lực
  • Mặt bằng Mica trong 2mm
  • CPU: Micro chip PIC 16F887 (USA)
  • Circel time: là thời gian giữa 2 lần đếm sau cùng.
  • Capacity/h: tính bằng công thức  (3600/circle time)*Fra/jig
  • FRA/jig: số tùy biến nhập bằng remote vào
  • Total: đếm số lượng thưc tế bằng cảm biến. Khách hàng tự trang bị, bảng điện tử có ngõ nhận cảm biến đếm kiểu PNP.
  • Maximum: hiển thị số lớn nhất của các mốc thời gian (1 ca làm việc sẽ có 8 mốc giờ, trong các mốc đó số nào lớn nhất sẽ hiển thị tính tới thời điểm hiện tại đang chạy)
  • Minimum: hiển thị số lượng nhỏ nhất của các mốc thời gian (1 ca làm việc sẽ có 8 mốc giờ, trong các mốc đó số lượng nào nhỏ nhất sẽ hiển thị tính tới thời điểm hiện tại đang chạy)
  • Average: hiển thị số lượng trung bình của các mốc thời gian ((1 ca làm việc sẽ có 8 mốc giờ, sẽ tính trung bình cộng số lượng của các mốc thời gian hiển thị lên bảng điện tử tính tới thời điểm hiện tại đang chạy)
  • Bảng điện tử giao tiếp qua chuẩn truyền thông RS485 Modbus RTU

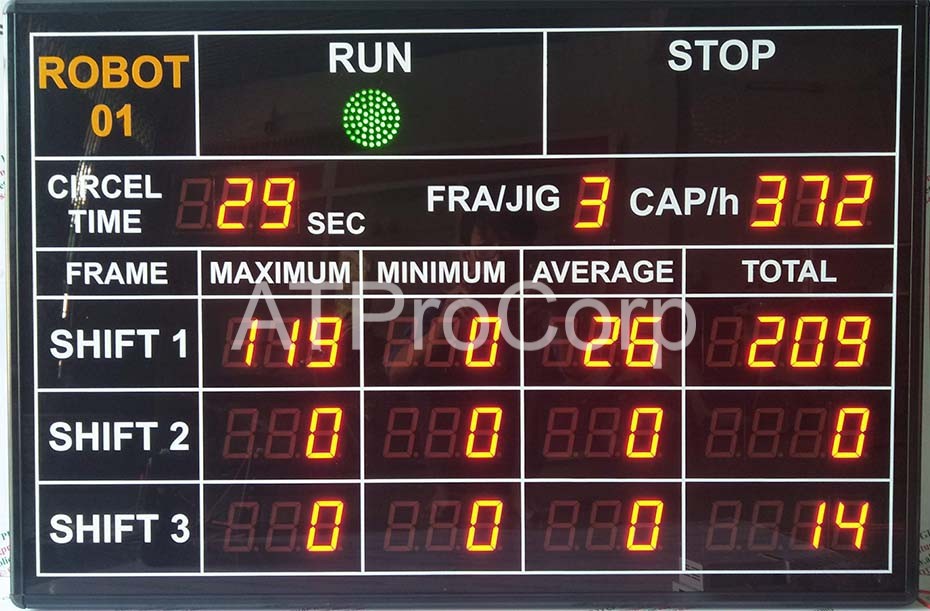

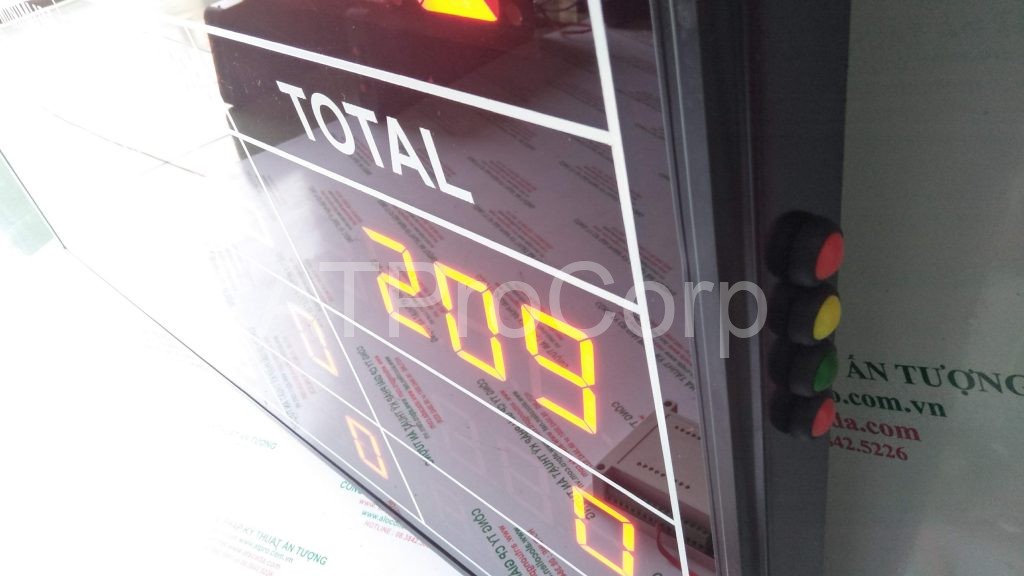

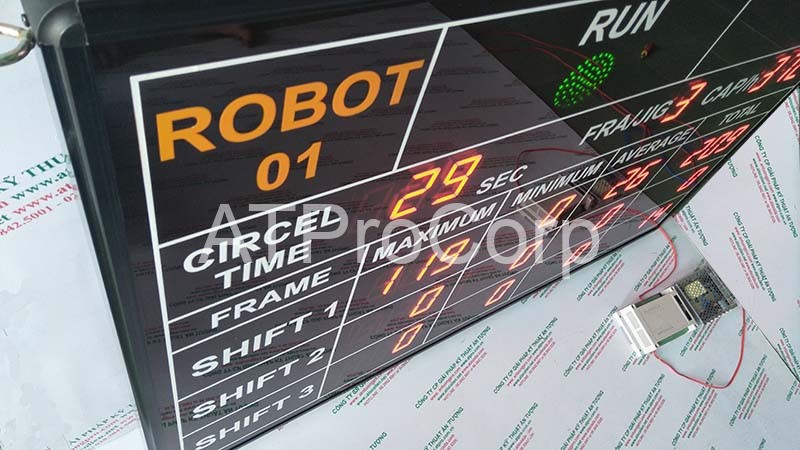

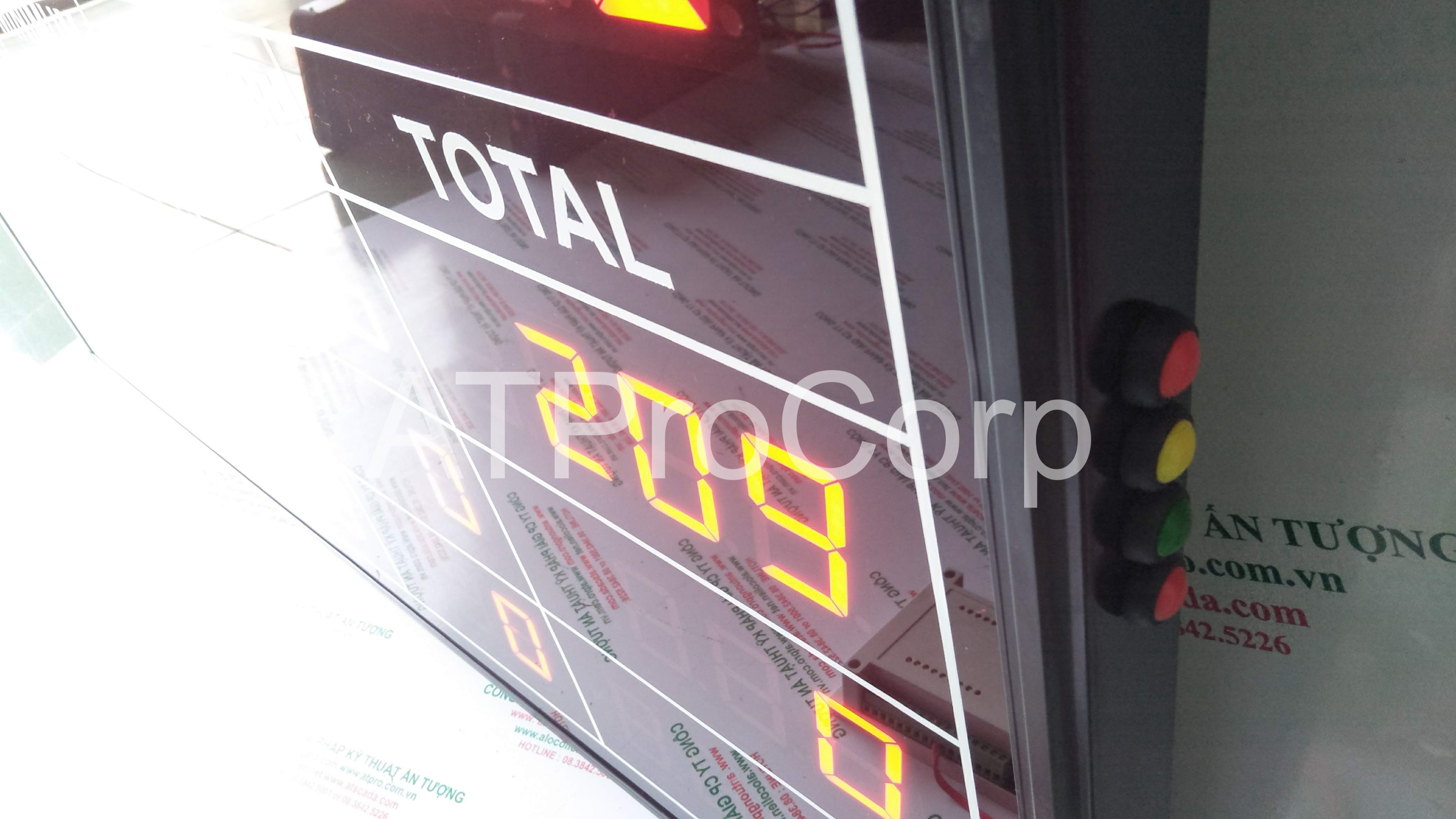

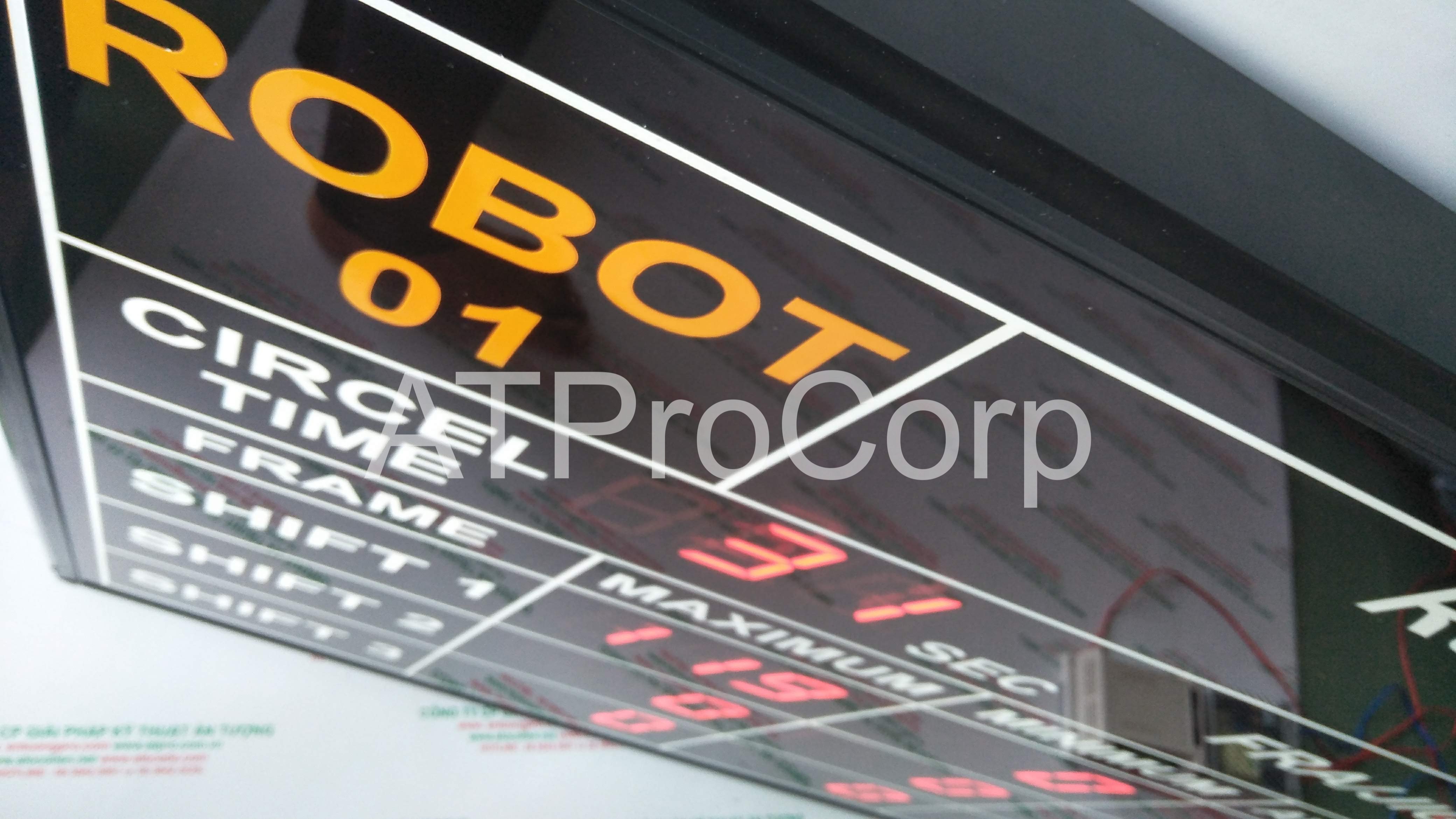

Một số hình ảnh bảng theo dõi tiến độ sản xuất:

PHẦN MỀM GIÁM SÁT NĂNG SUẤT

  • Có tính năng của phần mềm giám sát công nghiệp SCADA
  • Thu thập dữ liệu hiển thị trưc tiếp lên phần mềm
  • Lưu trữ dữ liệu

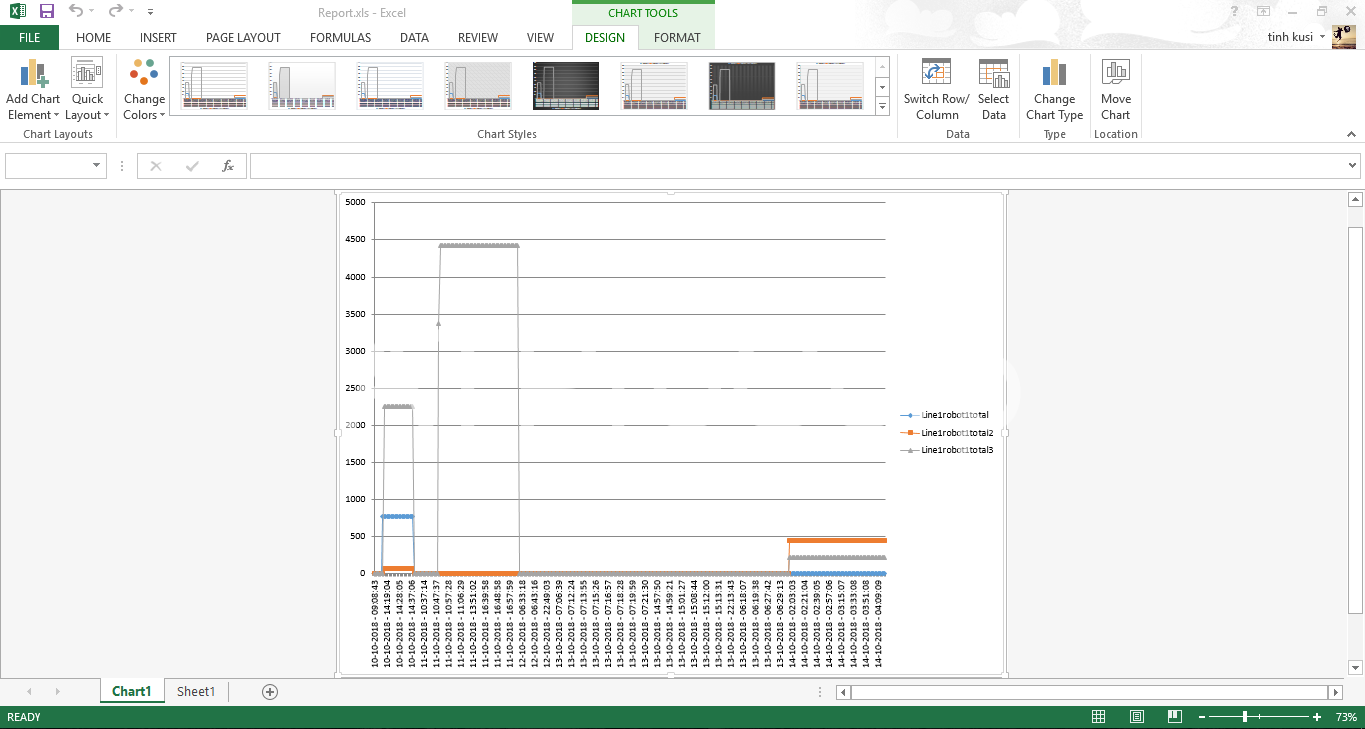

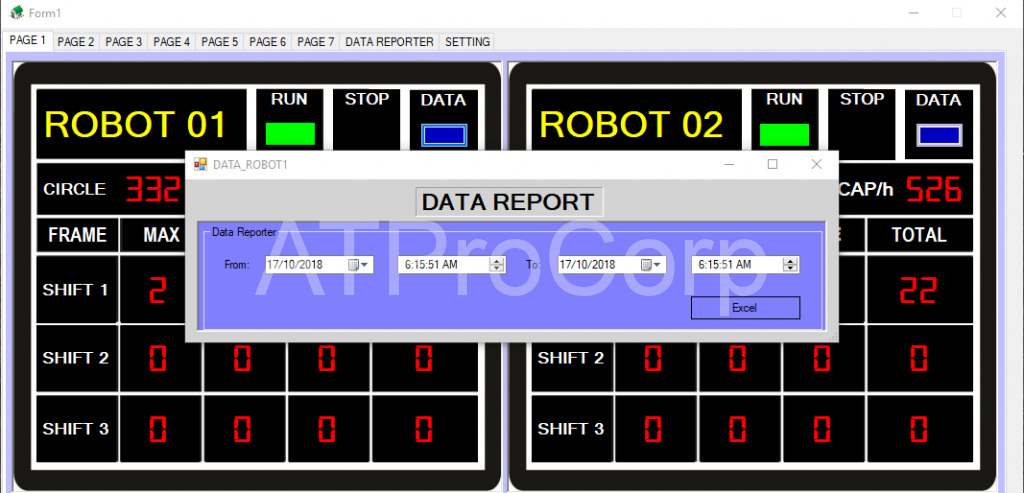

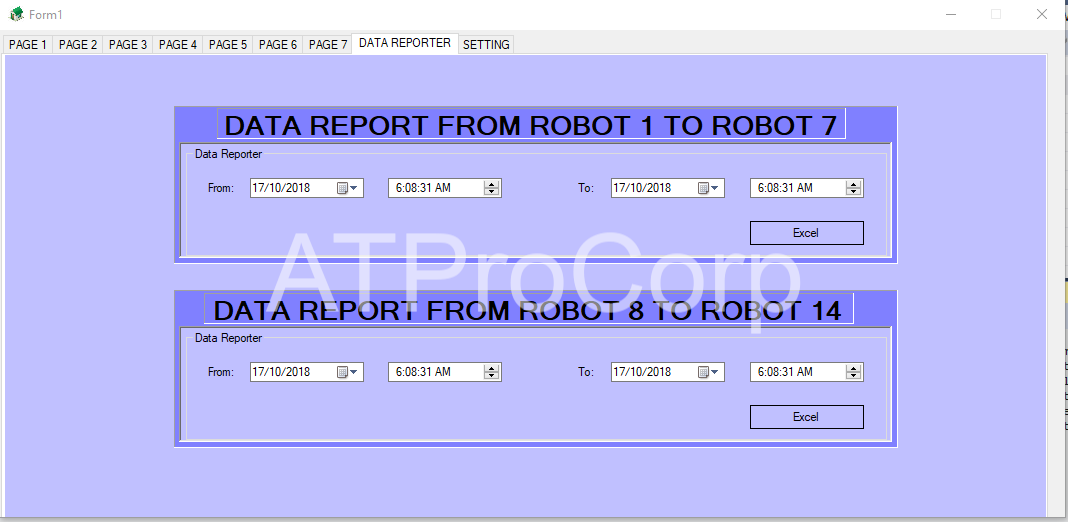

  • Xuất báo cáo ra file excel
  • Vẽ đồ thị
  • Có thể xem được bằng các thiết bị khác như: laptop, tablet, smartphone
  • Gói phần mềm cho 14 máy
  • Yêu cầu: Có 1 máy tính để chạy phần mềm liên tục 24/24
  • Máy tính để chạy phần mềm không dùng làm việc khác.

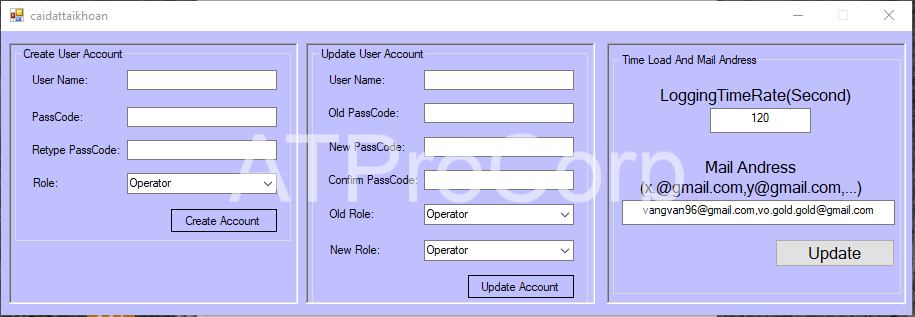

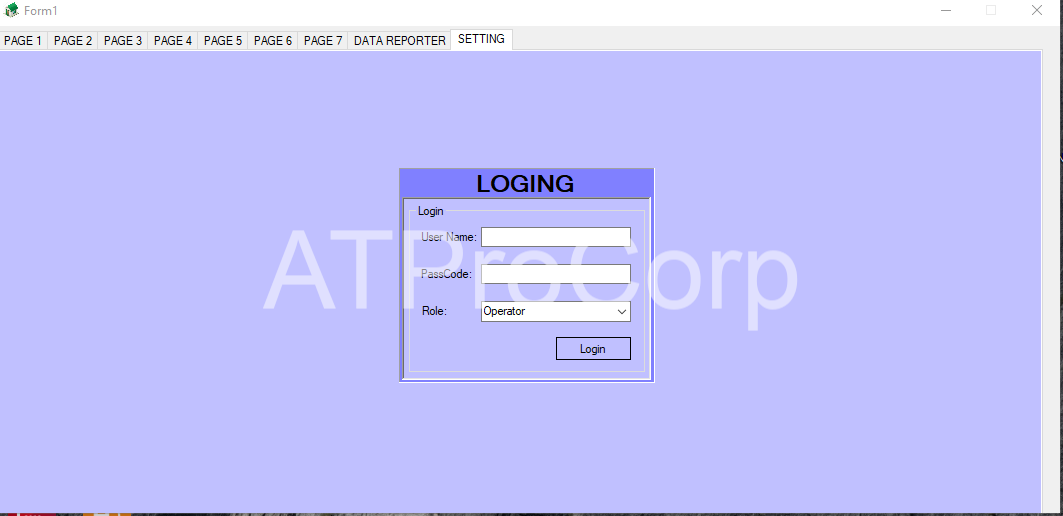

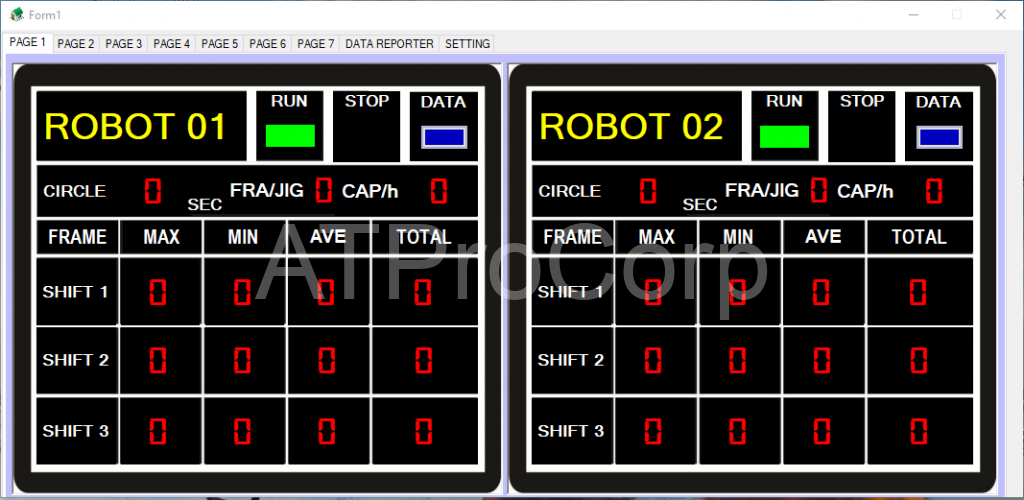

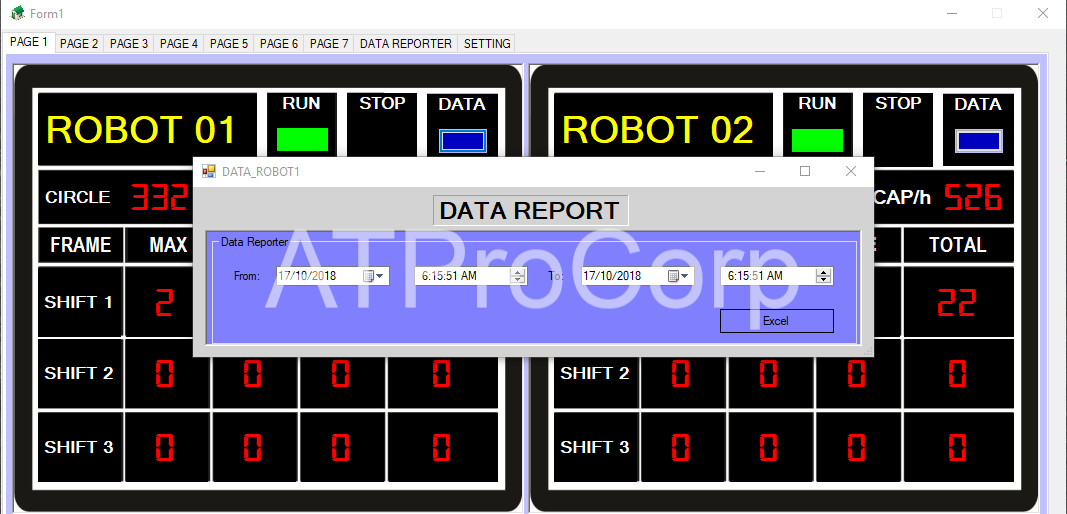

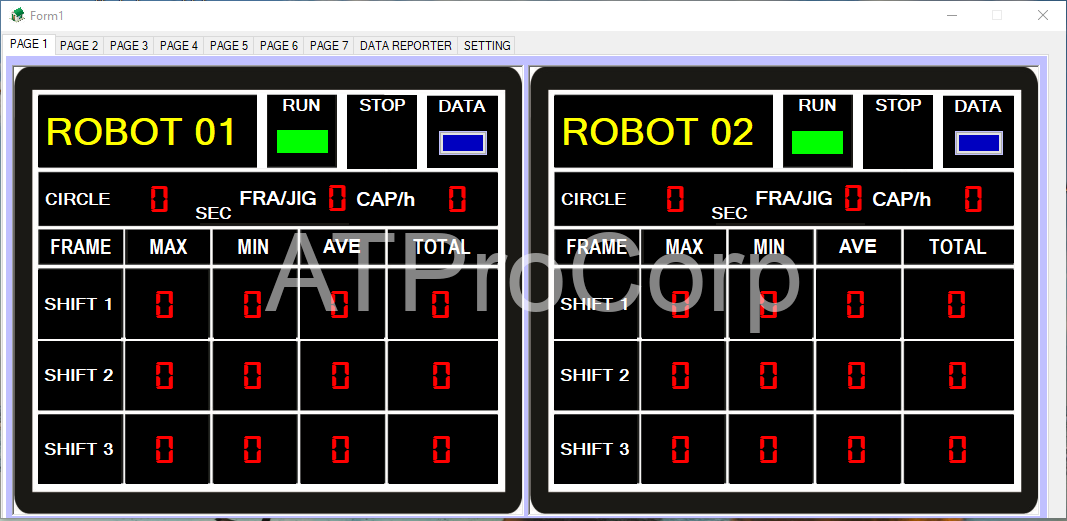

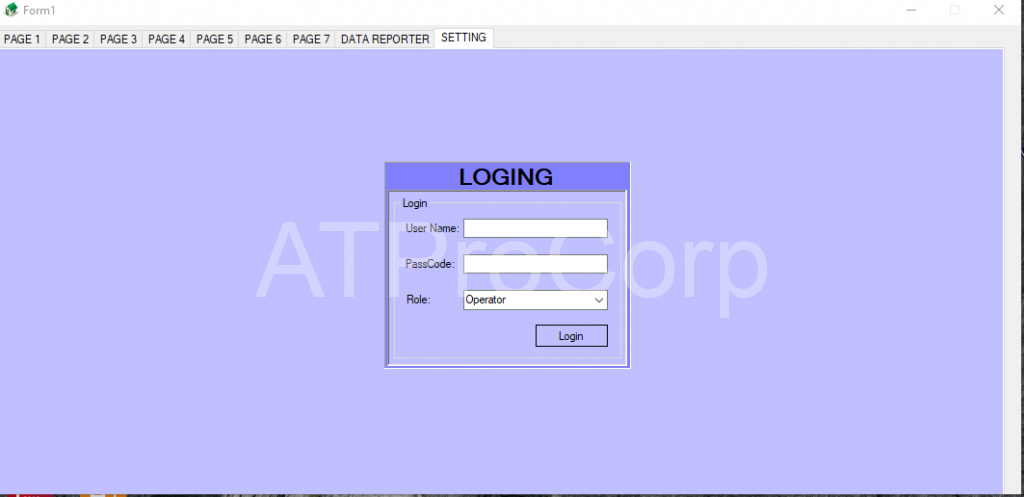

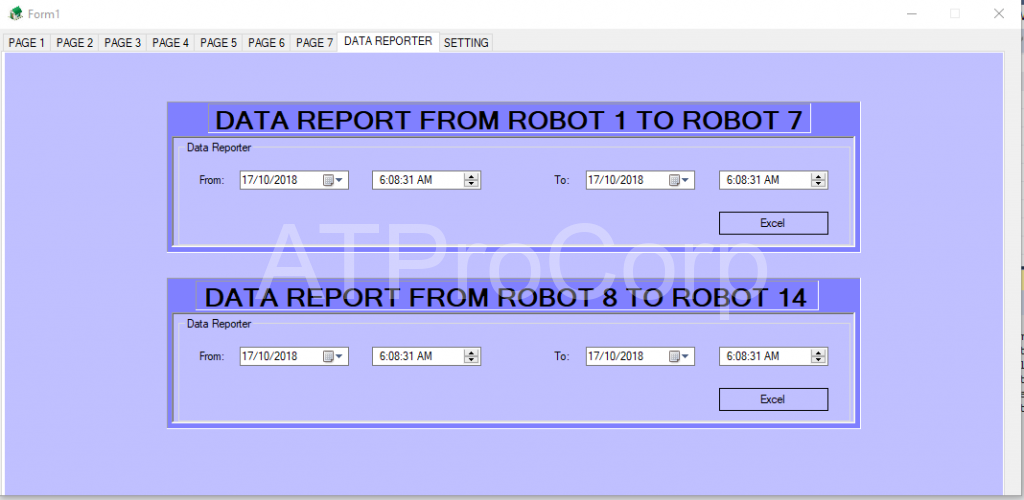

Một số hình ảnh giao diện của phần mềm:

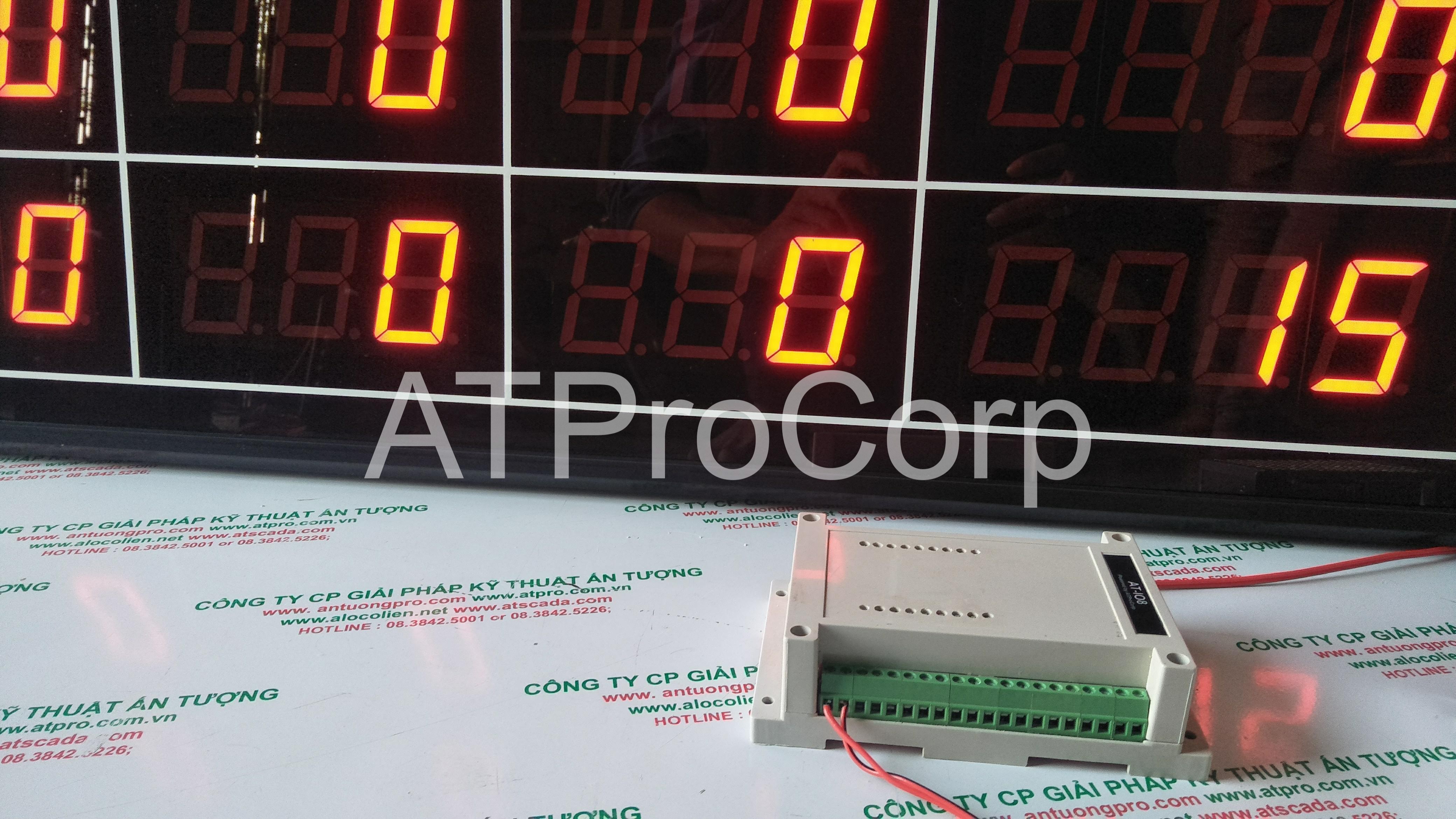

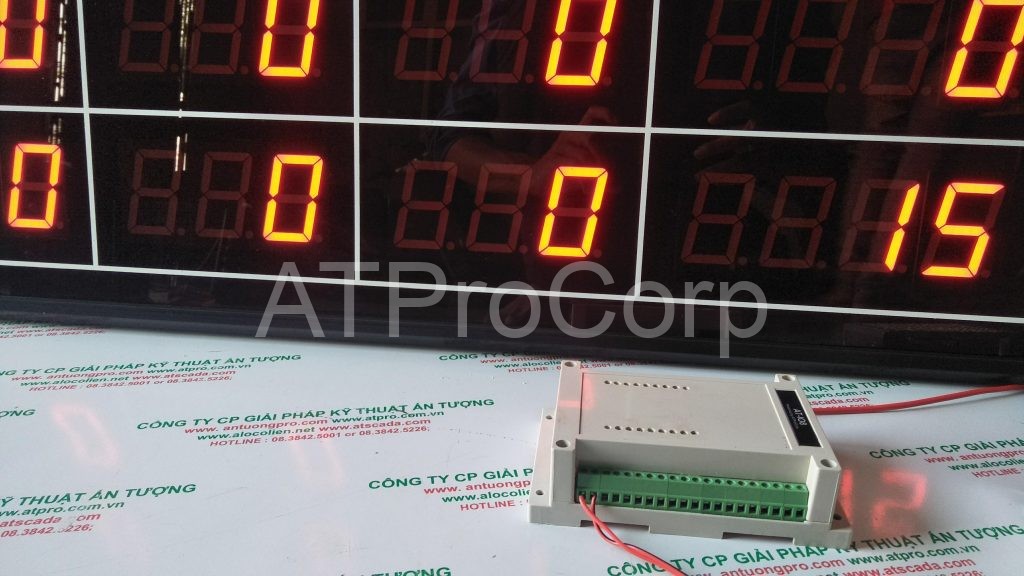

BỘ CHUYỂN TÍN HIỆU RS485/USB

  • Kết nối các bảng điện tử
  • Chuyển tín hiệu RS485 qua ngõ USB cắm vào máy tính
  • 01 bộ chuyển tín hiệu RS485 kết nối được 10 bảng năng suất

TỦ BIẾN ÁP CÁCH LY

  • Có biến áp cách ly để lọc nguồn sạch cho hệ thống chống nhiễu

Xem thêm các hệ thống giúp tăng năng suất:

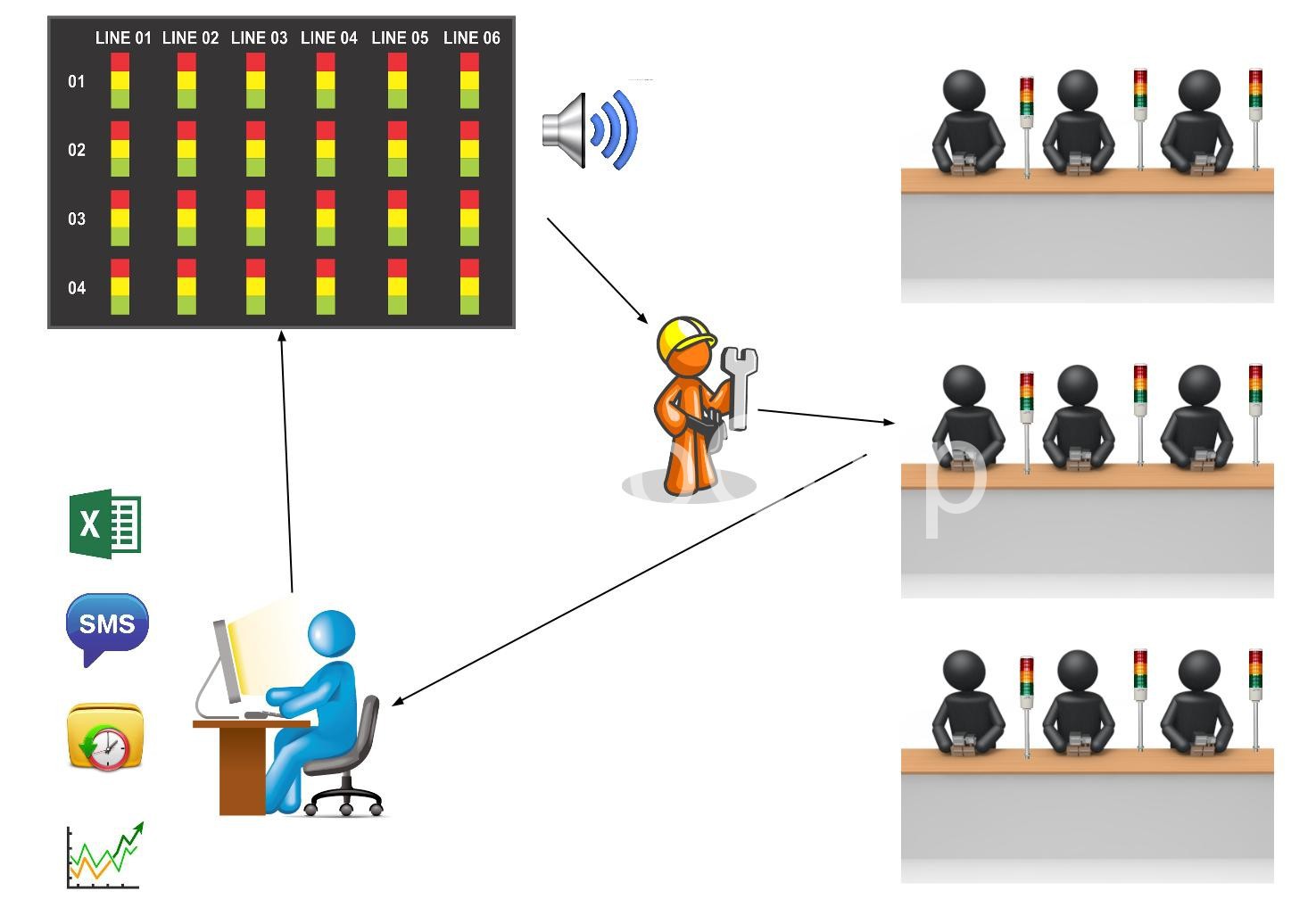

Hệ thống giám sát ANDON

Hệ thống LEAN ERP

MỌI CHI TIẾT CẦN TƯ VẤN VỀ HỆ THỐNG GIÁM SÁT SẢN XUẤT XIN VUI LÒNG LIÊN HỆ: 028 3842 5001 – 0916 113 842
