HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM CỦA ATPro

Ngày càng có nhiều nhà máy, doanh nghiệp và các tổ chức y tế đang sử dụng các hệ thống theo dõi nhiệt độ độ ẩm để bảo vệ chất lượng sản phẩm của mình và đáp ứng các yêu cầu về các tiêu chuẩn trong ngoài nước.

Hệ thống giám sát nhiệt độ độ ẩm của ATPro là một công cụ rất hữu ích để giám sát cảnh báo và quản lý nhiệt độ độ ẩm cho nhà máy, phòng máy chủ/server, kho lạnh, xe đông lạnh, tủ vắc xin, tủ thuốc bệnh viện,… trong cùng một khu vực hoặc nhiều khu vực phân tán khắp nơi.

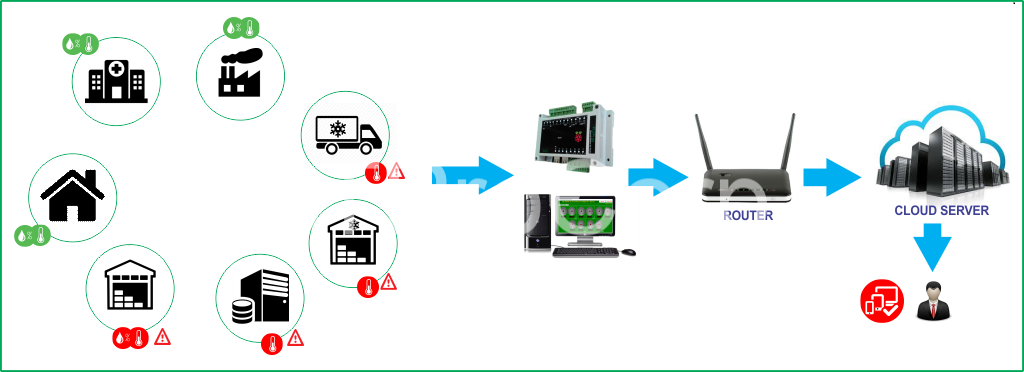

HE THONG GIAM SAT CANH BAO NHIET DO DO AM

Tại mỗi vị trí giám sát nhiệt độ độ ẩm sẽ trang bị các cảm biến để đo nhiệt độ độ ẩm. Tất cả các cảm biến sẽ thu thập dữ liệu và truyền về máy tính trung tâm hoặc bộ PLCPis(do ATPro sản xuất). Phương thức truyền dữ liệu có thể là Modbus RTU RS485, TCP/IP hoặc có thể là sự kết hợp giữ Modbus RTU RS485 và TCP/IP. Trên máy tính trung tâm hoặc bộ PLCPis một phần mềm SCADA chuyên nghiệp thương hiệu ATSCADA được sử dụng có các tính năng cần thiết để phục vụ hệ thộng :

  • Hiển thị dữ liệu thực và điều khiển tại chỗ (tại màn hình máy tính trung tâm)
  • Hiển thị dữ liệu thực và điều khiển qua web thông qua máy chủ đám mây để phục vụ điều khiển giám sát từ xa qua smartphone, laptop.
  • Đồ thị trend biến thiên thời gian thực tại chỗ và qua web.
  • Đồ thị trend biến thiên lược sử tại chỗ và qua web.
  • Xuất cảnh báo tại chỗ bằng đèn còi, gửi tin nhắn cảnh báo SMS, gửi email cảnh báo đến các số điện thoại, địa chỉ Email cài đặt trước
  • Xuất báo cáo xem trước hoặc xuất ra file excel tại chỗ hoặc qua web phục vụ báo cáo dữ liệu chi tiết.

MỘT SỐ HỆ THỐNG DO ATPRO LẮP ĐẶT

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ KHO LẠNH CHO CÔNG TY TÂN THÀNH

 HE THONG GIAM SAT NHIET DO KHO LANH - HE THONG CANH BAO NHIET DO KHO LANH

Hệ thống gồm nhiều cảm biến ds18b20 và đèn còi được đặt tại vị trí kho lạnh cần giám sát nhiệt độ. Các cảm biến sẽ thu thập dữ liệu và gởi về bộ PLCpPis tại đây các giá trị sẽ được xử lý để cảnh báo đèn còi tại các kho lạnh tương ứng. Ngoài ra hệ thống còn tích hợp DCOM 3G để gởi SMS khi cần thiết. Khách hàng có thể truy cập vào webserver được nhúng trên PLCPIs để xem trực tiếp, cài đặt ngưỡng cảnh báo và xuất báo cáo khi cần thiết.

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ TỦ THUỐC CHO BỆNH VIỆN ĐẠI HỌC Y DƯỢC

 HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ TỦ THUỐC BỆNH VIỆN

Hệ thống gồm nhiều bộ đo nhiệt độ AT-TMS 3.1 được đặt tại vị trí cần giám sát nhiệt độ. Các bộ đo nhiệt độ AT-TMS 3.1 sẽ thu thập dữ liệu và gởi về bộ PLCpPis thông qua chuẩn truyền thông Modbus RTU RS 485  và TCP/IP. Hệ thống còn tích hợp DCOM 3G để gởi SMS hoặc cuộc gọi không âm khi nhiệt độ vượt ngưỡng cài đặt. Ngoài ra hách hàng có thể truy cập vào webserver được nhúng trên PLCPIs để xem trực tiếp, cài đặt ngưỡng cảnh báo và xuất báo cáo.

HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ ĐỘ ẨM CHO CÔNG TY SAILUN

HE THONG GIAM SAT NHIET DO DO AM - DONG HO DO NHIET DO DO AM DIEN TU

Tại mỗi vị trí cần giám sát sẽ trang bị một đồng hồ đo nhiệt độ độ ẩm và đèn còi. Các đồng hồ đo nhiệt độ độ ẩm sẽ thu thập dữ liệu và gởi về máy tính trung tâm thông qua chuẩn truyền thông Modbus RTU RS 485. Tại máy tính trung tâm có phần mềm ATSCADA giúp cho khách hàng có thể truy cập giám sát nhiệt độ độ ẩm hiện tại, cài đặt ngưỡng cảnh báo xuất báo cáo và vẽ đồ thị khi cần thiết.

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM CHO CÔNG TY NUTIFOOD

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM - HỆ THỐNG THEO DÕI NHIỆT ĐỘ ĐỘ ẨM

Tại mỗi vị trí cần giám sát sẽ trang bị một cảm biến nhiệt độ độ ẩm và bộ đo nhiệt độ độ ẩm. Các bộ đo nhiệt độ độ ẩm sẽ gởi giá trị về máy tính trung tâm thông qua chuẩn truyền thông Modbus RTU RS 485. Tại máy tính trung tâm có phần mềm ATSCADA giúp cho khách hàng có thể truy cập giám sát nhiệt độ độ ẩm hiện tại, cài đặt ngưỡng cảnh báo xuất báo cáo và vẽ đồ thị khi cần thiết. Ngoài ra tại mỗi kho hàng có lắp thêm bảng led hiển thị nhiệt độ độ ẩm tại mỗi vị trí lắp đặt cảm biến.

SẢN PHẨM ĐƠN LẺ CỦA ATPro

1.THIẾT BỊ ĐO NHIỆT ĐỘ (MÃ : AT-TMS 3.1)

THIET BI DO NHIET DO - MAY DO NHIET DO

–  Kích thước đồng hồ 155x 88 x 65mm

– Số hiển thị bằng LED 7 đoạn KT 20 x 30mm, màu đỏ

– Hộp nhựa ABS, trong suốt mặt trước

– Microchip PIC 16F887

– 01 Cảm biến nhiệt độ DS18B20, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay

– Chuẩn giao tiếp Modbus RTU RS 485

– Tầm nhìn tối ưu 1 đến 10m

– Bảo hành 15 tháng

ỨNG DỤNG : máy đo nhiệt độ AT-TMS 3.1 dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, tủ vắc xin, tủ thuốc bệnh viện, …

2. THIẾT BỊ ĐO NHIỆT ĐỘ ĐỘ ẨM(MÃ : AT-THMS 3.1)

ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM CÔNG NGHIỆP

–  Kích thước đồng hồ 155 x 88 x 65mm

– Số hiển thị bằng LED 7 đoạn KT 2cm x3cm, màu đỏ

– Hộp nhựa ABS, trong suốt mặt trước

-Microchip PIC 16F887

– 01 Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0% đến +100%, sai số +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay

– Chuẩn giao tiếp Modbus RTU RS 485

– Tầm nhìn tối ưu 1 đến 10m

– Bảo hành 15 tháng

ỨNG DỤNG : máy đo nhiệt độ AT-THMT 3.1 dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng …

3. ĐỒNG HỒ ĐO NHIỆT ĐỘ NHỎ (MÃ : AT-TMT-S)

ĐỒNG HỒ ĐO NHIỆT ĐỘ - MÁY ĐO NHIỆT ĐỘ

–  Kích thước đồng hồ 120 x 270 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 50 x 70mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ DS18B20, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 25m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ nhỏ (AT-TMT-S) dùng để đo và hiển nhiệt độ cho kho lạnh, xe đông lạnh, văn phòng, nhà máy …

4. ĐỒNG HỒ ĐO NHIỆT ĐỘ LỚN (MÃ : AT-TMT-L)

ĐỒNG HỒ ĐO NHIỆT ĐỘ - THIẾT BỊ ĐO NHIỆT ĐỘ

–  Kích thước đồng hồ 180 x 430 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ DS18B20, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 50m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ lớn (AT-TMT-L) dùng để đo và hiển nhiệt độ cho kho lạnh, xe đông lạnh, văn phòng, nhà máy …

5. ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM NHỎ (MÃ : AT-THMT-S)

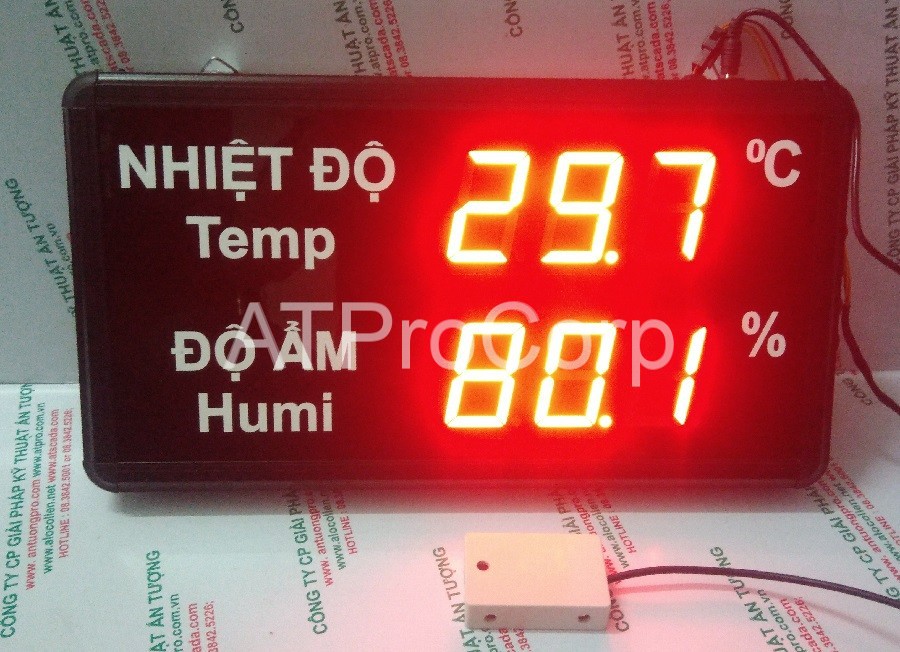

ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM ĐIỆN TỬ - DONG HO DO NHIET DO DO AM DIEN TU

–  Kích thước đồng hồ 220 x 400 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 50 x 70mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0-99%RH, sai số độ ẩm +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 25m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ độ ẩm nhỏ (AT-THMT-S) dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng …

6. ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM LỚN (MÃ : AT-THMT-L)

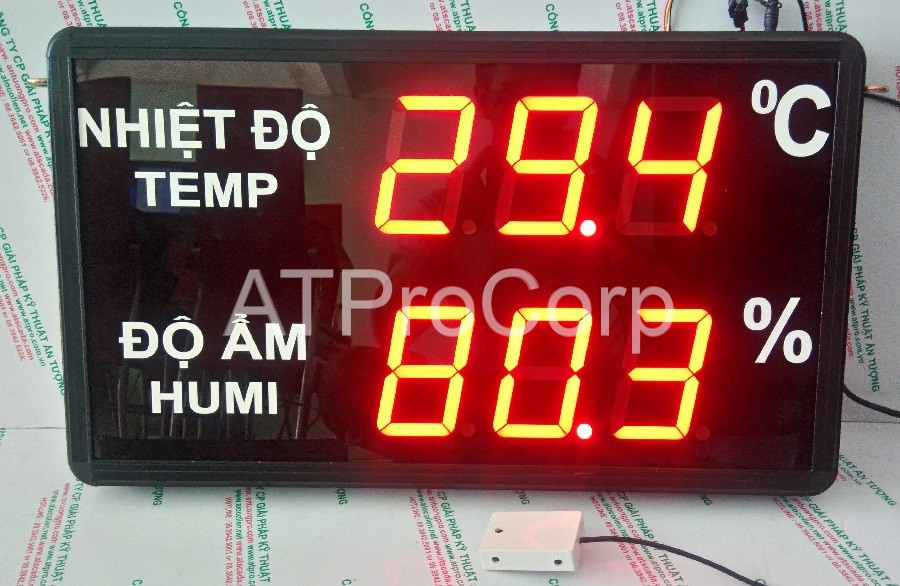

ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM - THIẾT BỊ ĐO NHIỆT ĐỘ ĐỘ ẨM

–  Kích thước đồng hồ 350 x 600 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0-99%RH, sai số độ ẩm +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 50m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ độ ẩm nhỏ (AT-THMT-L) dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng …

7. ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM LỚN (MÃ : AT-THMT-D-S)

ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM NGÀY THÁNG NĂM - DONG HO DO NHIET DO DO AM NGAY THANG NAM AT-THMT-D-S

–  Kích thước đồng hồ 300 x 400 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0-99%RH, sai số độ ẩm +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 25m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ độ ẩm nhỏ (AT-THMT-D-S) dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng …

8. ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM LỚN (MÃ : AT-THMT-D-L)

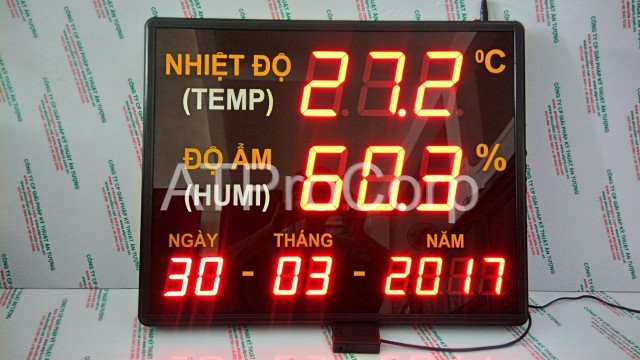

ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM NGÀY THÁNG NĂM - DONG HO DO NHIET DO DO AM NGAY THANG NAM - AT-THMT-D-L

–  Kích thước đồng hồ480 x 600 x 50mm

– Số hiển thị bằng LED 7 đoạn KT 90 x 120mm, màu đỏ

– Khung nhôm Đài Loan định hình chịu lực

– Mặt bằng Mica Đài Loan trong 3ly

– Microchip PIC 16F887

– Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0-99%RH, sai số độ ẩm +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 50m

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ độ ẩm lớn (AT-THMT-D-L) dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng …

9. ĐỒNG HỒ ĐO NHIỆT ĐỘ ĐỘ ẨM LỚN (MÃ : AT-THMT-O-L)

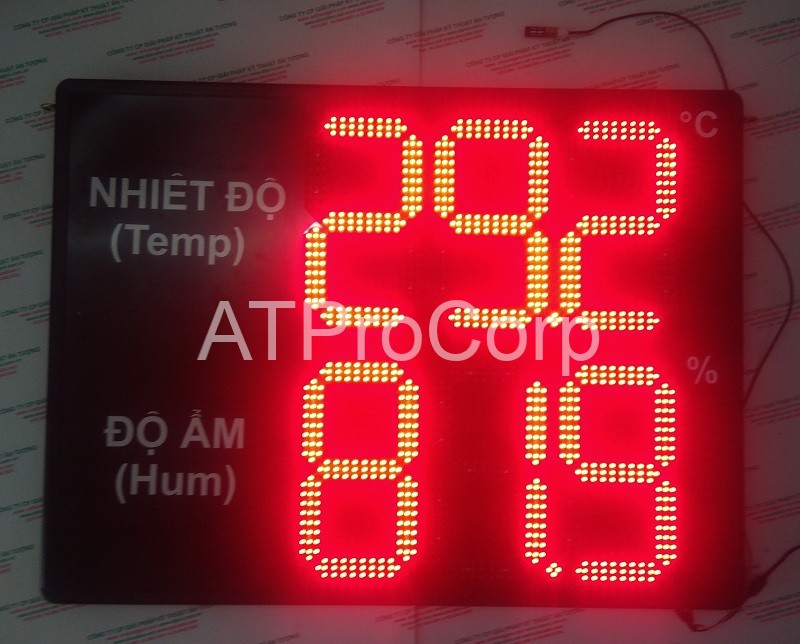

DONG HO DO DO AM KHONG KHI

–  Kích thước đồng hồ tùy theo kích thước Module LED

– Số hiển thị bằng Module LED gồm : 6 inch, 8 inch, 10 inch, 12 inch, 15 inch , màu đỏ

– Khung nhôm hoặc sắt tĩnh điện

– Module Led được đúc bằng keo epoxy

– Microchip PIC 16F887

– Cảm biến nhiệt độ độ ẩm SHT10, dây dài 1 mét

– Tầm nhiệt đo từ -40 độ C đến +125 độ C, sai số +-0.5 độ C

– Tầm ẩm đo từ 0-99%RH, sai số độ ẩm +-5%

– Nguồn cấp: Adaptor input 220VAC, output 12VDC

– Có ngõ ra relay (có thể có)

– Chuẩn giao tiếp Modbus RTU RS 485 (có thể có)

– Tầm nhìn tối ưu 1 đến 100m

– Cấp bảo vệ : IP65

– Bảo hành 15 tháng

ỨNG DỤNG : đồng hồ đo nhiệt độ độ ẩm nhỏ (AT-THMT-O-L) dùng để giám sát cảnh báo nhiệt độ cho tòa nhà, nhà kho, phân xưởng lớn …

Thành lập năm 2010 và tọa lạc tại khu kinh tế lớn Thành phố Hồ Chí Minh, Công ty Cổ phần Giải pháp Kỹ thuật Ấn Tượng hoạt động nghiên cứu và sản xuất trong các lĩnh vực:

  • Sản phẩm LED: đồng hồ LED lớn, bảng LED đo nhiệt độ, độ ẩm, O2, CO2, áp suất, bảng LED giám sát năng suất sản xuất
  • Công nghệ IoT mới tiên phong với phần mềm ATSCADA và bộ điều khiển lập trình được PLCPis.

Chúng tôi có một đội ngũ R&D mạnh, nắm giữ các công nghệ lõi nên chúng tôi có lợi thế sản xuất nhanh chóng, chuyên nghiệp.

Chúng tôi có nhà xưởng sản xuất chuyên nghiệp, nhiều kỹ thuật viên với quy trình sản xuất chặt chẽ nhằm đáp ứng cao nhất về chất lượng sản phẩm và tiến độ giao hàng cho Quý khách.
