HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ KHO LẠNH – CTY IMEDIC PRO

Các kho lạnh luôn đóng vai trò quan trọng trong bảo quản thực phẩm, dược phẩm và một số sản phẩm đặc thù. Vì thế, đòi hỏi hệ thống giám sát nhiệt độ kho lạnh cần phải đảm bảo được sự chính xác, nhanh chóng và ổn định.

Hệ thống giám sát nhiệt độ kho lạnh được công ty ATPro sản xuất cho công ty Imedic Pro với khả năng đo nhiệt độ và hiển thị nhiệt độ ở 4 kênh. Ngoài ra, hệ thống còn có nhiều chức năng như cảnh báo nhiệt độ khi vượt mức ngưỡng quy định. Cảnh báo nhiệt độ từ xa gửi SMS đến điện thoại của quý khách hàng.

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ KHO LẠNH – CÔNG TY IMEDIC PRO

Các thành phần hệ thống giám sát nhiệt độ kho lạnh.

Tủ giám sát và cảnh báo (PLCPis).

– Sử dụng raspberry Pi Kết nối với 4 đầu dò nhiệt độ.
– Báo động qua SMS, cài đặt không giới hạn số điện thoại nhận tin nhắn.
– Báo động qua email, cài đặt không giới hạn địa chỉ email nhận cảnh báo.
– Có sẵn wifi hoặc cổng LAN để kết nối mạng internet.
– Giám sát và xem trạng thái cảnh báo của hệ thống qua App trên smartphone, tablet, PC.
– Có phần mềm webserver bên trong để cài đặt, xem trạng thái hoạt động, lưu trữ dữ liệu.
– Xuất báo cáo các sự kiện cảnh báo theo thời gian ra file excel.
– Tủ điện Hensel nhập khẩu Đức IP68.
– Bộ nguồn Meanwell (Đài Loan) input 220VAC, output 12VDC.

Tủ PLCPis

Cảm biến đo nhiệt độ.

– Cảm biến nhiệt độ DS18B20.
– Nhiệt độ đo từ -400C đến +1250C, sai số nhiệt độ +-10C.
– Mỗi kho 1 cảm biến.

Còi báo động tại chỗ.

Cói báo có đèn chớp, báo động khi có sự cố vượt ngưỡng nhiệt độ cài đặt.

Bảng LED hiển thị tại chỗ giám sát nhiệt độ.

– Hiển thị nhiệt độ 4 kênh.
– Có ngõ truyền thông RS485 kết nối với tủ PLCPis nhận dữ liệu.
– Kích thước bảng 27cmx23cmx5cm, số hiển thị 2cmx3cm.
– Đầu dò nào cảnh báo thì vị trí số đầu đó nhấp nháy.

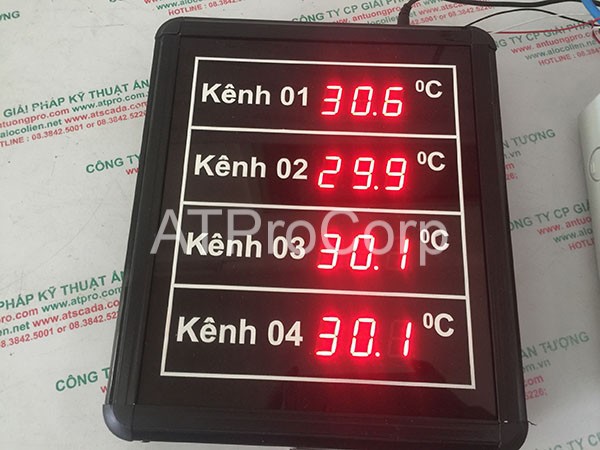

Bảng LED imedic

Dcom 3G.

Để gửi SMS cảnh báo đến số điện thoại cài đặt.

Mô tả hệ thống giám sát nhiệt độ kho lạnh.

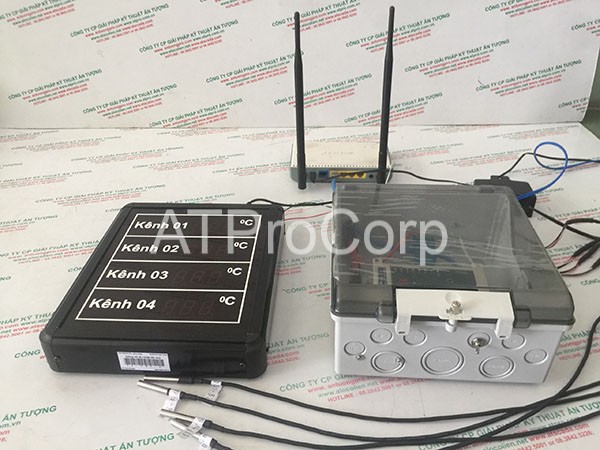

Tủ PLC và bảng LED theo dõi

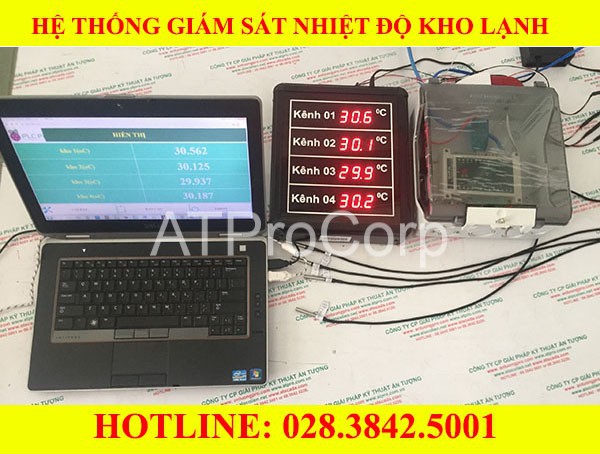

Tủ PLCPis đo 4 giá trị nhiệt độ ở các kho lạnh bằng các cảm biến đo nhiệt độ DS18B20. Sau đó, PLCPis truyền số liệu cho bảng LED qua RS485 để hiển thị thông số nhiệt độ. Có thể truy cập phần mềm web ATSCADA trên PLCPis thông qua wifi hiển thị thông số nhiệt độ và các chức năng qua máy tính.

Ở hệ thống giám sát nhiệt độ kho lạnh còn có nhiều chức năng như: gửi SMS thông báo đến cho khách hàng, xuất file báo cáo để khách hàng nắm bắt tình hình ở các kho lạnh. Khi có một kênh có nhiệt độ vượt ngưỡng cho phép… thì còi báo động tại chỗ hoạt động để cảnh báo đến khách hàng.

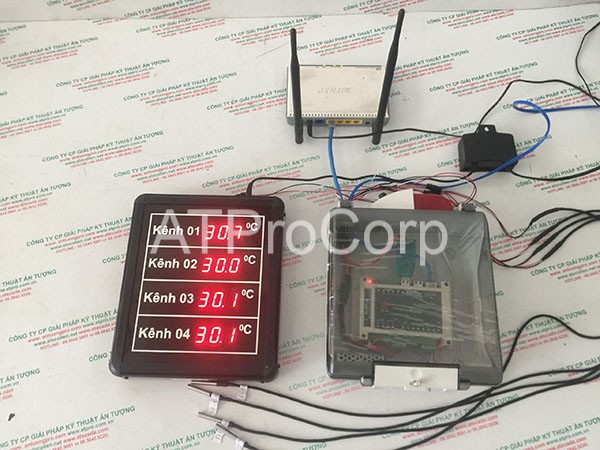

giám sát nhiệt độ kho lạnh imedic

Hệ thống còn có thể sử dụng phù hợp cho nhiều lĩnh vực.

Phần mềm hệ thống giám sát nhiệt độ.

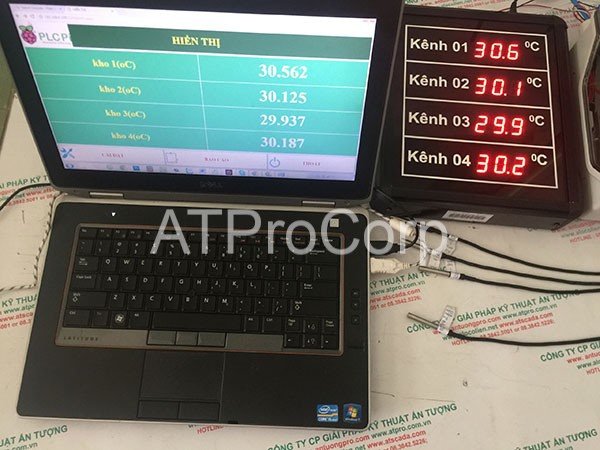

Phần mềm kết nối máy tính

Phần mềm được công ty ATPro lập trình nhằm hỗ trợ khách hàng dễ dàng giám sát, cài đặt nhiệt độ ở các kho lạnh.

Phần mềm khách hàng chỉ cần một máy tính có kết nối chung mạng wifi với PLCPis. Khi đó bạn chỉ cần gõ địa chỉ IP đã được lập trình là có thể đăng nhập vào giao diện của phần mềm.

Ở giao diện khách hàng cần đăng nhập admin và password. Khi đăng nhập vào màn hình máy tính sẽ hiển thị thông số nhiệt độ ở 4 kênh. Khách hàng có thể vào phần cài đặt để có thể chỉnh các chức năng như: Thông tin tài khoản khách hàng, cài đặt các ngưỡng cảnh báo cho các kênh, nhiệt độ offset. Cuối cùng để có thể theo dõi tình hình nhiệt độ ở các kho lạnh bạn có thể xuất báo cáo qua file excel.

Hệ thống giám sát nhiệt độ kho lạnh nhiều kênh được công ty ATPro sản xuất với độ ổn định, chính xác và nhanh chóng. Nếu quý khách hàng cần các giải pháp về theo dõi giám sát nhiệt độ kho lạnh liên hệ ngay cho chúng tôi để được tư vấn chi tiết.
