HỆ THỐNG GỌI Y TÁ – BỆNH VIÊN QUỐC TẾ PHỤ SẢN

Đây là hệ thống gọi y tá được công ty ATPro sản xuất và lắp đặt cho bệnh viện quốc tế phụ sản. Hệ thống dùng để gọi y tá hỗ trợ việc chăm sóc bệnh nhân tốt nhất có thể.

Giới thiệu hệ thống gọi y tá ở bệnh viện quốc tế phụ sản.

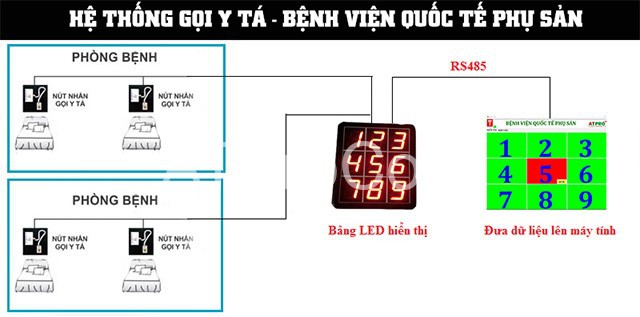

Sơ đồ hệ thống gọi y tá bệnh viện quốc tế phụ sản

Hệ thống bao gồm các thiết bị gọi y tá sau:

1. Bảng điện tử LED 1.

Thiết bị gọi y tá 4 domino

-Kích thước 15 x 19 cm.

-Sử dụng Led 7 đoạn 5x7cm, màu đỏ. ( hiển thị 1 mặt ).

-Khung nhôm Đài Loan định hình chịu lực.

-Mặt bằng mica Đài Loan trong 3ly.

-Có 4 ngõ domino để nối dây tín hiệu  với bộ nút nhấn.

– Có hỗ trợ cổng kết nối RS485 Modbus RTU để đưa dữ liệu hiển thị tới máy tính của y tá.

-Có còi siren báo khi nhận được yêu cầu từ nút nhấn.

-Microchip PIC 16F887.

-Nguồn cấp Adaptor input 220VAC, output 12VDC.

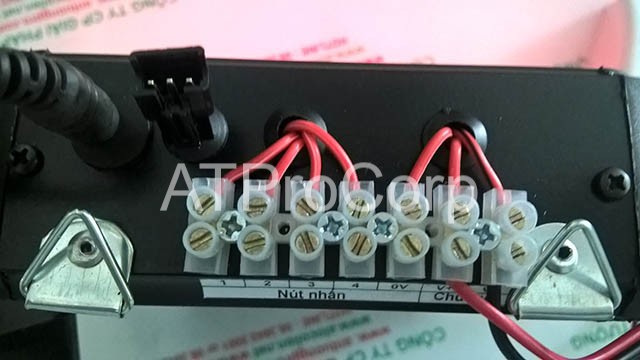

Cổng kết nỗi

2. Bảng điện tử LED 2.

Thiết bị gọi y tá 9 domino

-Kích thước 22 x 28 cm

-Sử dụng Led 7 đoạn 5x7cm, màu đỏ. ( hiển thị 1 mặt )

-Khung nhôm Đài Loan định hình chịu lực.

-Có 9 ngõ domino để nối dây tín hiệu với bộ nút nhấn.

– Có hỗ trợ cổng kết nối RS485 Modbus RTU để đưa dữ liệu hiển thị máy tính của y tá.

-Có còi siren báo khi nhận được yêu cầu từ nút nhấn.

-Mặt bằng mica Đài Loan trong 3ly

-Microchip PIC 16F887

-Nguồn cấp Adaptor input 220VAC, output 12VDC

Cổng kết nối

3. Phần mềm hiển thị trên máy tính.

-Hiển thị cùng lúc dữ liệu xuất hiện trên bẳng điện tử.

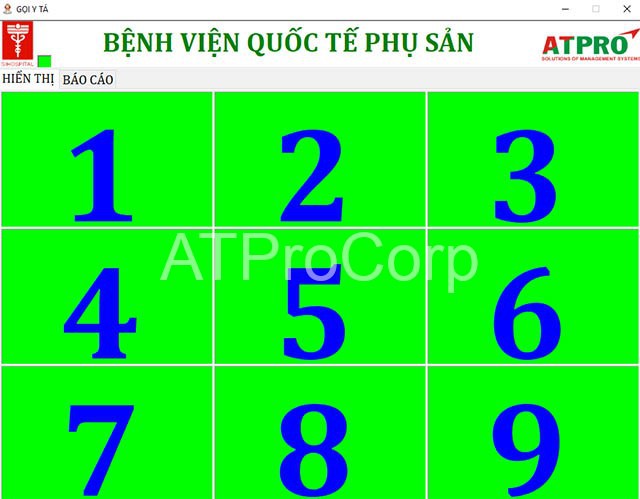

Màn hình hiển thị lúc chưa có bệnh nhân yêu cầu

Màn hình hiển thị lúc chưa có bệnh nhân yêu cầu

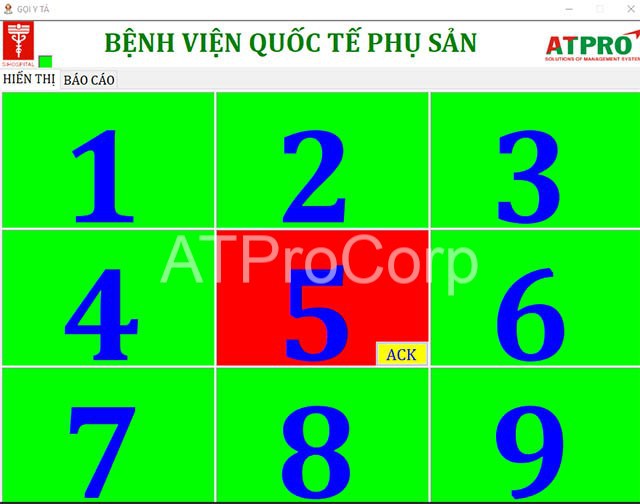

Phần mềm hiển thị lúc nhấp nháy có được yêu cầu bởi giường bệnh số 5

Phần mềm hiển thị lúc nhấp nháy có được yêu cầu bởi giường bệnh số 5

-Giúp y tá có thể dễ dàng quan sát qua màn hình làm việc.

-Phần mềm máy tính có nút ACK để y tá tắt đèn còi sau khi xử lý cuộc gọi.

-Phần mềm có lưu dữ liệu phục vụ xuất báo cáo thống kê Excel.

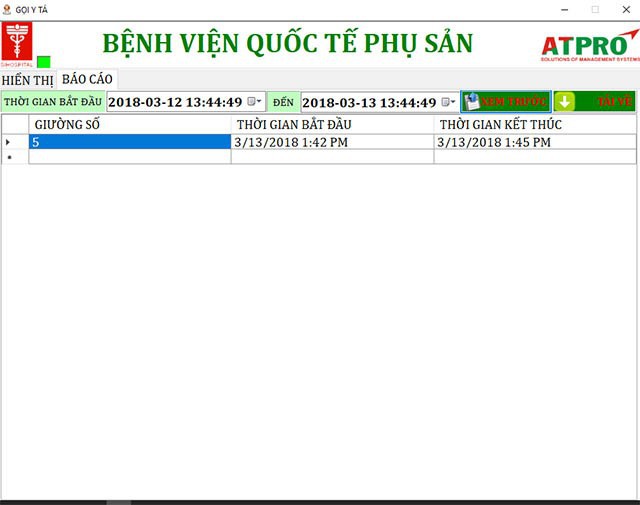

Phần mềm có phần báo các thông số gọi y tá.

Phần mềm có phần báo các thông số gọi y tá.

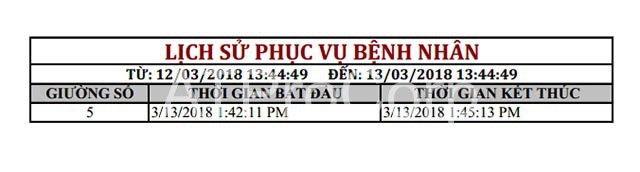

Xuất báo cáo ra file pdf

Xuất báo cáo ra file pdf

Đây là phần mềm gọi y tá đơn giản được yêu cầu bởi bệnh viện quốc tế phụ sản. Hiện tại, bên ATPro có thể thiết kế tùy biến các phần mềm với nhiều chức năng khác nhau do khách hàng yêu cầu.

4. Bộ chuyển tín hiệu rs 485.

– Nhận dữ liệu từ bảng điện tử qua cổng truyền thông RS 485 để hiển thị trên màn hình máy tính.

– Kết nối dữ liệu giữa bảng điện từ với phần mêm trên máy tính.

– Dây dài 6 mét.

Hướng dẫn sử dụng.

Hệ thống gọi y tá trực sẽ bao gồm 1 bảng điện tử LED 1, bảng điện tử LED này sẽ hiển thị các giá trị 1,2,3,4 tương ứng ở 4 phòng khác nhau ở bệnh viện. Khi bệnh nhân có yêu cầu sẽ nhấn vào chuông gọi y tá. Lúc đó ở phòng trực y tá còi sẽ báo chuông, lúc này số phòng mà bệnh nhân yêu cầu nó sẽ hiển thị nhấp nháy cùng với còi báo chuông. Nó sẽ cảnh báo y tá cần đến phòng cần hỗ trợ của y tá, bác sĩ.

Còn với bảng điện tử LED 2 sẽ hiển thị các số từ 1 đến 9. Nó tương ứng với số phòng từ 1 đến 9.  Khi bệnh nhân ở các phòng nhân chuông gọi y tá yêu cầu nó sẽ hiển thị nhấp nháy số phòng và còi báo chuông kèm theo. Từ đó y tá và bác sĩ sẽ biết được phòng nào cần hỗ trợ của các y tá, bác sĩ.

Ngoài ra, hệ thống còn kết nối với các máy tính ở phòng trực để y tá có thể dễ dàng quan sát qua màn hình làm việc của máy tính. Phần mềm hiển thị trên máy tính con hỗ trợ khách hàng xuất báo cáo thống kê cho excel.

Đây là hệ thống gọi y tá của bệnh viện quốc tế phụ sản. Được công ty ATPro thiết kế với độ thẩm mỹ cao, hoạt động ổn định. Nếu bạn đang có nhu cầu lắp đặt hệ thống gọi y tá hãy liên hệ ngay cho ATPro để được tư vấn chi tiết nhất.
