HỆ THỐNG THEO DÕI SẢN XUẤT CHO CÔNG TY RINNAI VIỆT NAM

HOÀN THÀNH LẮP ĐẶT HỆ THỐNG THEO DÕI SẢN XUẤT

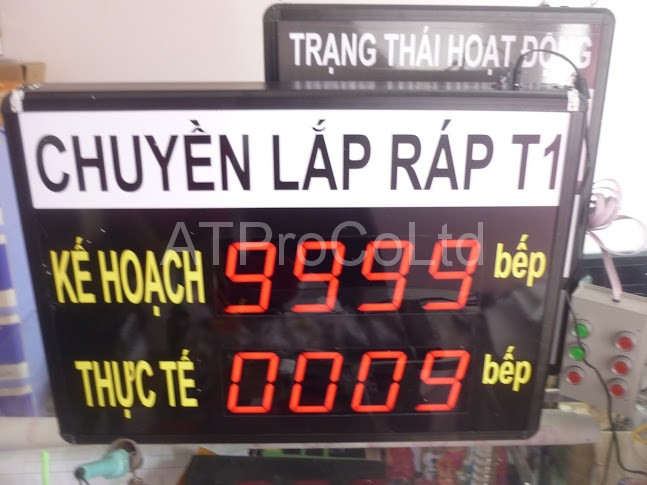

 ATPro vừa hoàn thành lắp đặt hệ thống đếm sản phẩm” Bếp ga mini” cho Công ty Rinnai Việt nam

Hệ thống bao gồm:

  • Kích thước bảng điện tử: 50x70cm
  • Hiển thị 2 mặt
  • “Kế hoạch”, “Thực tế” : Hiển thị bằng  Led 7 đoạn 9x12cm
  • “Kế hoạch”  điều chỉnh bằng Remote:
   – Cài đặt số lượng ban đầu sau đó đếm lên tự động tăng dần tùy theo thời gian năng xuất cài đặt. Khi số lượng tự động đếm bằng số lượng cài đặt ban đầu thì số lượng kế hoạch sẽ ngừng lại.
   – Thời gian nghỉ giữa ca quản lý sẽ nhấn tạm dừng thời gian đếm, vào ca nhấn lại để bảng tiếp tục tự động đếm
  • “Thực tế” cập nhật từ cảm biến khi có sản phẩm đi qua.
  • Khung nhôm định hình chịu lực.
  • Mica Đài Loan 3mm.
  • CPU: Microchip PIC 16F887 (USA)
  • Nguồn cấp Adaptor input 220VAC-output 12VDC
  • Bảo hành 2 năm

2. Bảng trạng thái ( 2 mặt):

  • Kích thước 50x60cm
  • Khung nhôm định hình chịu lực.
  • Hiển thị 2 mặt2 mặt là mica, chữ màu đen, giữa 2 mặt là đèn (2 bóng màu xanh, 4 bóng màu đỏ)
  • Ở tại một thời điểm thì chỉ có một trạng thái là đèn sáng.
  • Mỗi trạng thái được điều khiển bằng một công tắc hoặc nút nhấn (bật/tắt đèn)

XEM THÊM CÁC SẢN PHẨM GIÁM SÁT SẢN XUẤT KHÁC TẠI ĐÂY

  BẢNG THEO DÕI GIÁM SÁT NĂNG SUẤT SẢN XUẤT – ĐẾM SẢN PHẨM

BANG DIEN TU THEO DOI NANG SUAT SAN XUAT

Chi tiết sản phẩm:

  • Kích thước bảng theo dõi năng suất sản xuất 54cm x60cm.
  • Hiển thị giờ, kế hoạch ngày, kế hoạch giờ thực tế, thực tế sản xuất, lỗi QC tạm, tổng lỗi QC bằng Led 7 đoạn và đèn báo hiệu bằng led đơn.
  • Mặt trước Mica Đài Loan 3mm.
  • Khung nhôm định hình chịu lực.

BANG DIEN TU THEO DOI NANG SUAT SAN XUAT 2

Microchip PIC 16f887 USA.

Bảng theo dõi năng suất sản xuất điều chỉnh thông số Thực Tế Sản Xuất, Lội QC Tạm, Tổng Lỗi QC thông qua 2 hộp nút nhấn.

BANG DIEN TU THEO DOI NANG SUAT SAN XUAT 1

Bảng theo dõi năng suất sản xuất công ty Thuận Dương

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

Bảng theo dõi năng suất sản xuất chuyền may Vinatex

BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT SẢN XUẤT

  • Bảng điện tử 2 mặt kích thước bảng 40cm x 50cm x 5cm.
  • Hiển thị bằng led 7 đoạn kích thước 5cm x 7cm.
  • Khung nhôm định hình chịu lực.
  • Mica Đài Loan 3mm.

BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT SẢN XUẤT 4

Bảng theo dõi năng suất sản xuất C.TY 365

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Bảng theo dõi năng suất sản xuất xuất khẩu Campuchia

he thong giam sat san luong

Bảng theo dõi năng suất sản xuất C.TY RKW-LOTUS

hệ thống đếm sản phẩm

  • Kích thước bảng 65cm x 65cm
  • Số lượng hiển thị bằng led đơn kích thước 5cm x 7cm
  • Khung nhôm định hình chịu lực.
  • Mica Đài Loan 3mm
  • Microchip PIC 16F887 (USA)

hệ thống đếm sản phẩm

Bảng hiển thị kế hoạch, thực tế, tiến độ

hệ thống đếm sản phẩm

Bảng theo dõi năng suất sản xuất C.Ty Tiger

Kích thước bảng 35cmx55cm

“Product code” hiển thị bằng Matrix

 “Taget”, “Actual” hiển thị bằng LED 7 đoạn 5cmx7cm

“Product code” & ” Taget” được cấu hình và tải xuống từ phần mềm nền tảng web.

“Actual” được  cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

 “Status” được bảng điện tử  tính tự động bằng công thức hiển thị : Đèn LED xanh sáng “Đạt mục tiêu”, Đèn LED đỏ sáng “Chưa đạt mục tiêu”

– Giá trị luôn được lưu trữ ngay cả khi cúp điện

1. LOẠI CHỈ CÓ “PLAN” VÀ “ACTUAL”:

BẢNG THEO DÕI NĂNG SUẤT SẢN XUẤT

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

2. LOẠI  CÓ “PLAN”, “ACTUAL”, “%”:

BẢNG THEO DÕI NĂNG SUẤT SẢN XUẤT

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

–          Giá trị “%” được bảng điện tử tính tự động bằng công thức:

%= (Actual/Plan)*100%

3. LOẠI  “TIME”, “PLAN”, “ACTUAL”:

BẢNG THEO DÕI NĂNG SUẤT ĐIỆN TỬ
