MỘT SỐ BẢNG NĂNG SUẤT SẢN XUẤT

 BẢNG NĂNG SUẤT SẢN XUẤT

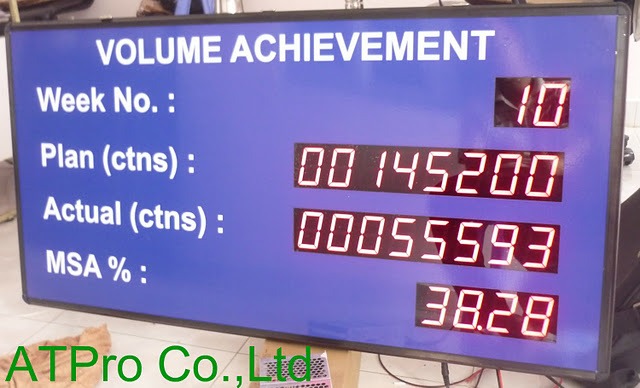

Bảng sản lượng công ty BEL Vietnam – Đọc số lượng sản phẩm từ cảm biến để lưu trữ, hiển thị và xử lý %, thay đổi nội dung từ remote


hệ thống giám sát sản xuất

Bảng hiển thị điện tử sản xuất

Hệ thống giám sát bao gồm nhiều bảng điện tử được đặt ở mỗi khu vực sản xuất khác nhau

–        Hiển thị Ngày Tháng Năm, Giờ Phút,

–        Số lượng sản phẩm kế hoạch,

–        Số lượng sản phẩm thực được cập nhật từ cảm biến.

–        Kích thước số 5cmx7cm

–        Kích thước bảng 100cmX220cm

–        Khung nhôm định hình chịu lực

–        Mica Đài Loan 2mm

–        Microchip PIC 16F887 (USA)

–        IC đồng hồ Dallas 12887

–        Vẫn chạy đúng sau 10 năm mất điện.

–        Nguồn cấp Adaptor input 220V-output 12V30A

–        Bảo hành 2 năm

Tính năng:

1.Giao diện phần mềm:

a.       Hiển thị lại giao diện của bảng năng suất sản xuất ( plan, actual tổng và từng giờ của mỗi line).

b.       Tự động cập nhật theo số liệu thực của bảng.

c.       Số liệu (từng giờ, từng line, tổng) sẻ được lưu lại và xuất ra Excel

d.      Comment chú thích ngay trên Excel

e.       Giao diện dưới dạng DESTOP

2.Hoạt động của bảng:

a.       Số liệu Actual sẽ hiển thị theo từng khoảng thời gian:

+ 7h20 đến 9h20

+ 9h20 đến 11h20

+ 11h20 đến 14h20

+ 14h20 đến 16h20

+ 16h20 đến 20h20

b.      Actual của từng giờ sẽ tự động cộng dồn về Actual của từng line.

c.        Actual và Plan của 4 line sẽ tự động cộng dồn về Actual tổng của 4 line trong ngày.

d.      Actual và Plan của từng ngày sẻ được cộng dồn vào Actual của tháng.

e.       Phần actual sẽ được Reset bằng máy tính vào bất kỳ lúc nào hoặc tự động reset về 00000 vào lúc 6h sáng.

f.       Phần Plan sẽ được Reset bằng máy tính vào bất kỳ lúc nào hoặc tự động chuyển Plan của ngày hôm trước thành Plan của ngày hôm sau.

g.       Ngày, tháng, năm, giờ, phút có thể tùy chỉnh được.

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Bảng hiển thị thời gian, kế hoạch, kết quả, lỗi…và có đèn báo

  BẢNG THEO DÕI GIÁM SÁT NĂNG SUẤT SẢN XUẤT – ĐẾM SẢN PHẨM

Chi tiết sản phẩm:

  • Kích thước bảng theo dõi năng suất sản xuất 54cm x60cm.
  • Hiển thị giờ, kế hoạch ngày, kế hoạch giờ thực tế, thực tế sản xuất, lỗi QC tạm, tổng lỗi QC bằng Led 7 đoạn và đèn báo hiệu bằng led đơn.
  • Mặt trước Mica Đài Loan 3mm.
  • Khung nhôm định hình chịu lực.

BANG DIEN TU THEO DOI NANG SUAT SAN XUAT 2

Microchip PIC 16f887 USA.

Bảng theo dõi năng suất sản xuất điều chỉnh thông số Thực Tế Sản Xuất, Lội QC Tạm, Tổng Lỗi QC thông qua 2 hộp nút nhấn.

BANG DIEN TU THEO DOI NANG SUAT SAN XUAT 1

Bảng theo dõi năng suất sản xuất công ty Thuận Dương

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

Bảng theo dõi năng suất sản xuất chuyền may Vinatex

BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT SẢN XUẤT

  • Bảng điện tử 2 mặt kích thước bảng 40cm x 50cm x 5cm.
  • Hiển thị bằng led 7 đoạn kích thước 5cm x 7cm.
  • Khung nhôm định hình chịu lực.
  • Mica Đài Loan 3mm.

BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT SẢN XUẤT 4

Bảng theo dõi năng suất sản xuất C.TY 365

HỆ THỐNG GIÁM SÁT SẢN XUẤT

Bảng theo dõi năng suất sản xuất xuất khẩu Campuchia

he thong giam sat san luong

Bảng theo dõi năng suất sản xuất C.TY RKW-LOTUS

hệ thống đếm sản phẩm

  • Kích thước bảng 65cm x 65cm
  • Số lượng hiển thị bằng led đơn kích thước 5cm x 7cm
  • Khung nhôm định hình chịu lực.
  • Mica Đài Loan 3mm
  • Microchip PIC 16F887 (USA)

hệ thống đếm sản phẩm

Bảng hiển thị kế hoạch, thực tế, tiến độ

hệ thống đếm sản phẩm

Bảng theo dõi năng suất sản xuất C.Ty Tiger

Kích thước bảng 35cmx55cm

“Product code” hiển thị bằng Matrix

“Taget”, “Actual” hiển thị bằng LED 7 đoạn 5cmx7cm

“Product code” & ” Taget” được cấu hình và tải xuống từ phần mềm nền tảng web.

“Actual” được  cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

“Status” được bảng điện tử  tính tự động bằng công thức hiển thị : Đèn LED xanh sáng “Đạt mục tiêu”, Đèn LED đỏ sáng “Chưa đạt mục tiêu”

– Giá trị luôn được lưu trữ ngay cả khi cúp điện

1. LOẠI CHỈ CÓ “PLAN” VÀ “ACTUAL”:

BẢNG THEO DÕI NĂNG SUẤT SẢN XUẤT

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

2. LOẠI  CÓ “PLAN”, “ACTUAL”, “%”:

BẢNG THEO DÕI NĂNG SUẤT SẢN XUẤT

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

–          Giá trị “%” được bảng điện tử tính tự động bằng công thức:

%= (Actual/Plan)*100%

3. LOẠI  “TIME”, “PLAN”, “ACTUAL”:

BẢNG THEO DÕI NĂNG SUẤT ĐIỆN TỬ
