ỨNG DỤNG PLC Pi VÀO ĐIỀU KHIỂN GIÁM SÁT TRẠM BTS

BTS là một cơ sở hạ tầng viễn thông được sử dụng nhằm tạo thông tin liên lạc không dây giữa các thiết bị thuê bao viễn thông và nhà điều hành mạng.

Các thiết bị BTS thường được đặt trong một nơi trú ẩn để bảo vệ các thiết bị viễn thông tránh khỏi các tác nhân  bên ngoài như bụi, ăn mòn, rỉ sét, trộm cắp, …được gọi là Nhà trạm

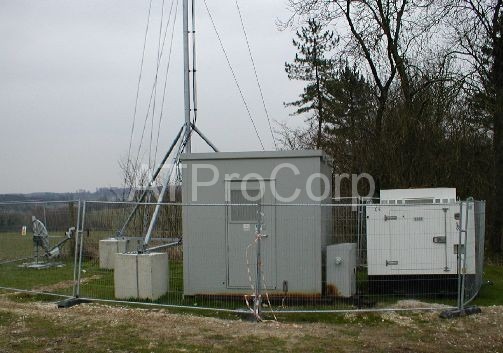

nha tram BTS

Hình 1: Nhà trạm BTS

Vì nhà trạm BTS là trạm không người trực, nên nhu cầu quản lý, điều khiển, giám sát nhà trạm BTS là vô cùng cần thiết. Để đáp ứng nhu cầu này, ATPro đã đưa ra giải pháp Điều khiển giám sát trạm BTS sử dụng PLC Pi

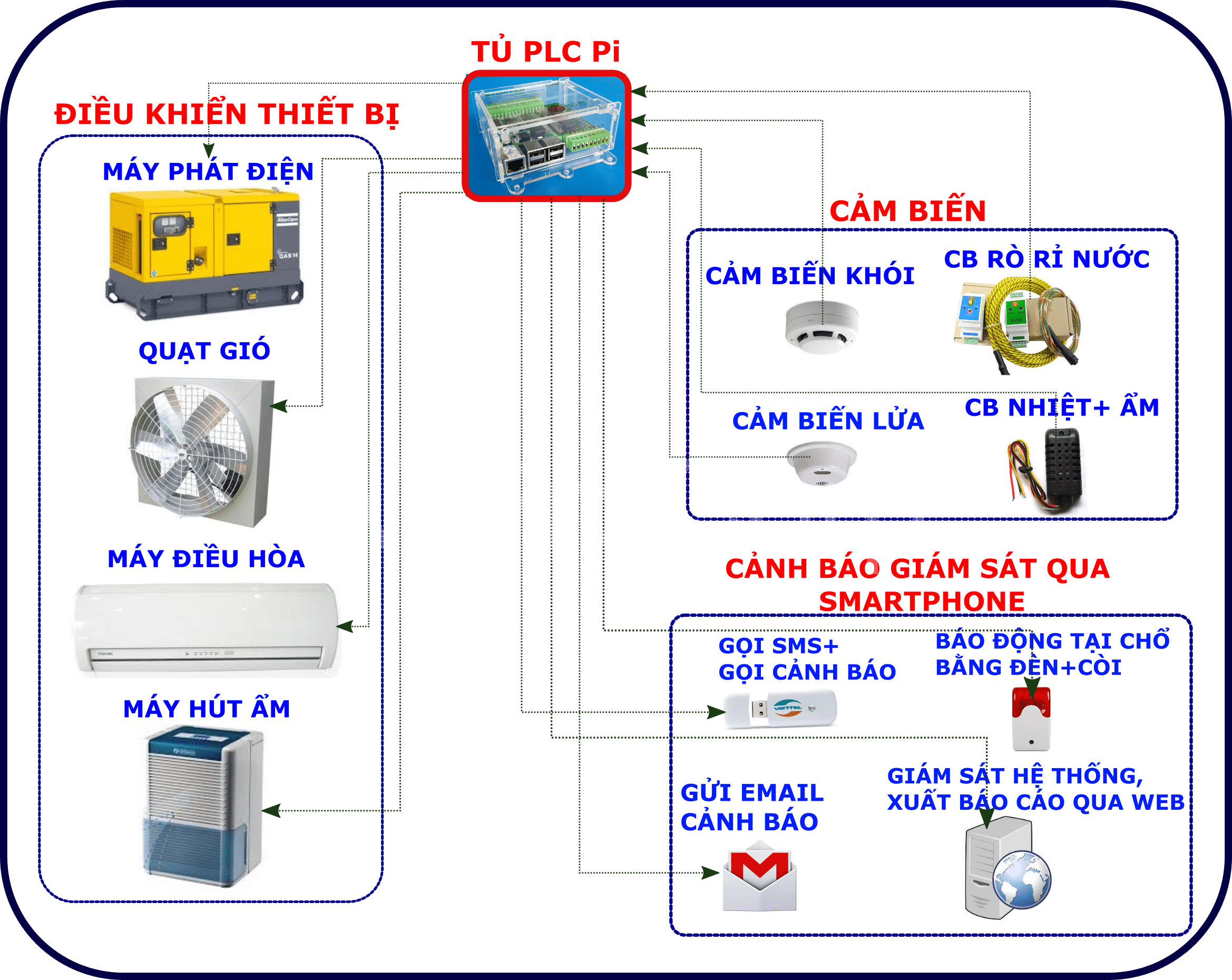

giam sat tram BTS 1

Hình 2: Sơ đồ kết nối và tính năng các Module trong 1 nhà trạm BTS

-Tại mỗi trạm BTS, PLCPi dùng để điều khiển, giám sát và thu thập dữ liệu nhà trạm, truyền thông tin đến Scada management Center

-Các cảm biến: cảm biến khói, cảm biến lửa, cảm biến rò rỉ nước, cảm biến nhiệt ẩm, cảm biến báo đột nhập… kết hợp với camera quan sát để cảm nhận trạng thái môi trường phòng máy chủ và biến đổi thành thông tin cung cấp cho PLC Pi.

+PLC Pi dựa vào thông tin thu thập từ cảm biến và camera để khởi động chức năng Cảnh báo giám sát trạng thái thiết bị nhà trạm và tự động bật/tắt các thiết bị như: máy điều hòa, quạt gió, máy phát điện…

-Cảnh báo giám sát trạng thái thiết bị nhà trạm

+Cảnh báo khi:

  • Nhiệt độ-độ ẩm không nằm trong ngưỡng cài đặt
  • Phát hiện khói, cháy, ngập lụt
  • Phát hiện mất điện-có điện
  • Khi nhà trạm bị đột nhập

+Phương thức cảnh báo

  • USB Dcom 3G : dùng để gửi SMS, gọi cảnh báo
  • Siren đèn còi: cảnh báo tại chổ
  • Gửi Email cảnh báo đến người quản lý
  • Giám sát hệ thống xuất báo cáo qua Web (Giám sát qua máy tính bàn, laptop, tablet và đặc biệt là smartphone)

-Điều khiển các thiết bị tự động:

+Tự động chạy máy phát khi bị mất điện

+Tự động bật quạt gió khi chạy nguồn dự phòng

+Điều khiển bật/tắt điều hòa để ổn định nhiệt độ nhà trạm

+Tự động bật máy hút ẩm khi độ ẩm vượt ngưỡng cho phép

+Điều khiển tự động hoặc từ phần mềm trung tâm

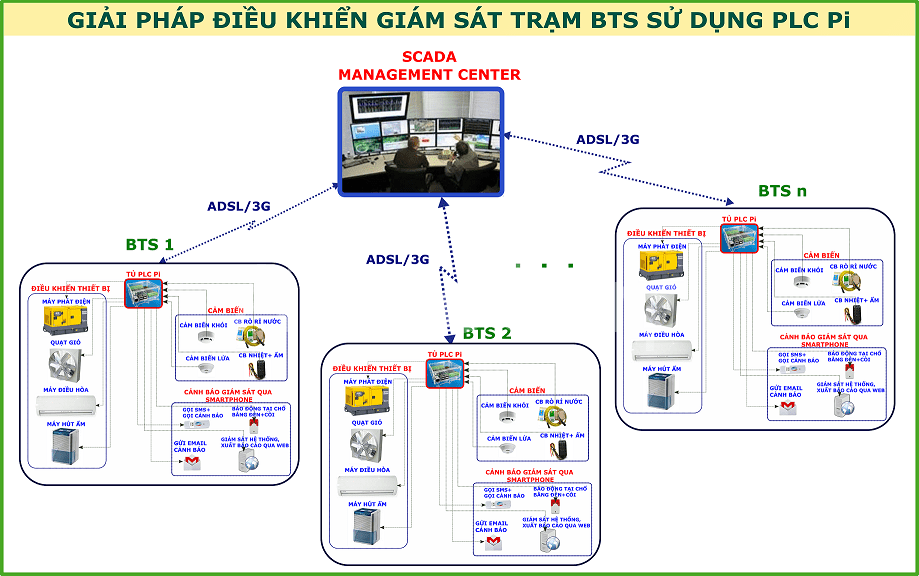

giam sat tram BTS 2

Hình 3: Giải pháp điều khiển giám sát trạm BTS sử dụng PLC Pi

Giải pháp điều khiển giám sát trạm BTS sử dụng PLC Pi cho phép quản lý hàng nghìn nhà trạm đặt tại nhiều địa điểm khác nhau thông qua mạng 3G lẫn ADSL. Mạng 3G/ADSL là chuẩn mạng mạnh, không giới hạn, đảm bảo cho hoạt động truyền tin và điều khiển từ xa.

-Hàng ngàn nhà trạm được quản lý tập trung tại Scada management center thông qua phần mềm Scada.

+Phần mềm Scada đảm báo tính năng điều khiển tập trung từ xa thông qua các máy tính, laptop, tablet và cả smartphone…

+Cung cấp cho người quản lý: dữ liệu thời gian thực, biểu đồ thời gian thực, biểu đồ lượt sử các thông tin môi trường được theo dõi, xuất dữ liệu ra file Excel…

+Phần mềm được bảo mật, đăng nhập bằng Username và Password

+Phần mềm có giao diện dễ sử dụng. ATPro đảm bảo hỗ trợ cho đến khi khách hàng sử dụng nhuần nhuyễn phần mềm

Quý khách có nhu cầu về Hệ thống điều khiển giám sát trạm BTS, xin vui lòng liên hệ:

CÔNG TY CỔ PHẦN GIẢI PHÁP KỸ THUẬT ẤN TƯỢNG

-Tư vấn kỹ thuật: 0907520445 (Mr. Phan Duy Anh)

-Kinh doanh: 0909726984 (Ms. Mỹ Lơ)
