HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ C.TY SIS

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ CHO DỰ ÁN ĐƯỢC THIẾT KẾ CHUYÊN NGHIỆP THEO YÊU CẦU CỦA KHÁCH HÀNG

28/07/2014 C.Ty Kỹ Thuật Ấn Tượng bàn giao đồng hồ đo nhiệt độ cho C.Ty SIS.

HE THONG GIAM SAT CANH BAO NHIET DO 4

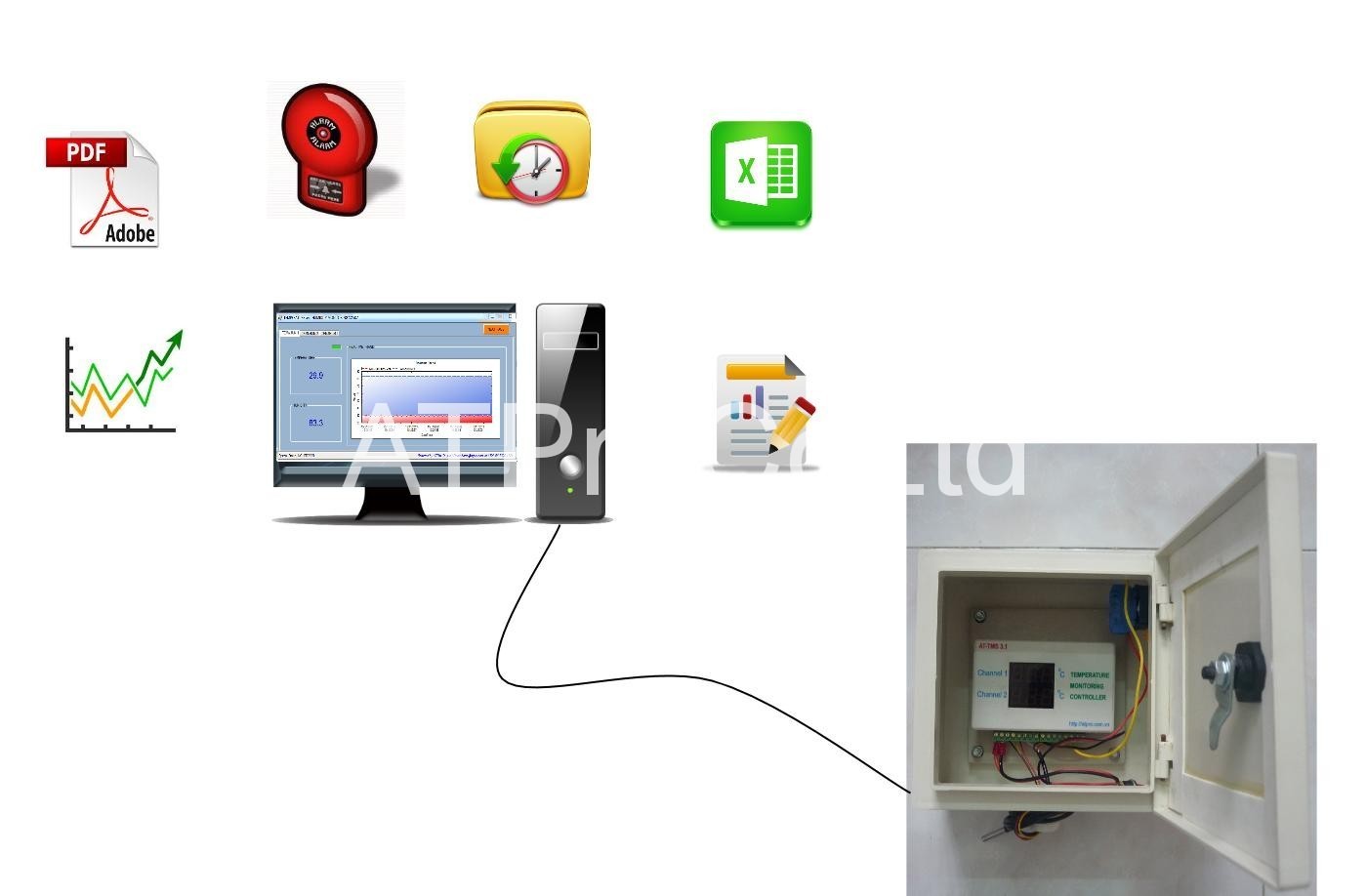

Mô hình hệ thống giám sát cảnh báo nhiệt độ

Chi tiết sản phẩm:

PHẦN CỨNG HỆ THỐNG

HE THONG GIAM SAT CANH BAO NHIET DO 2

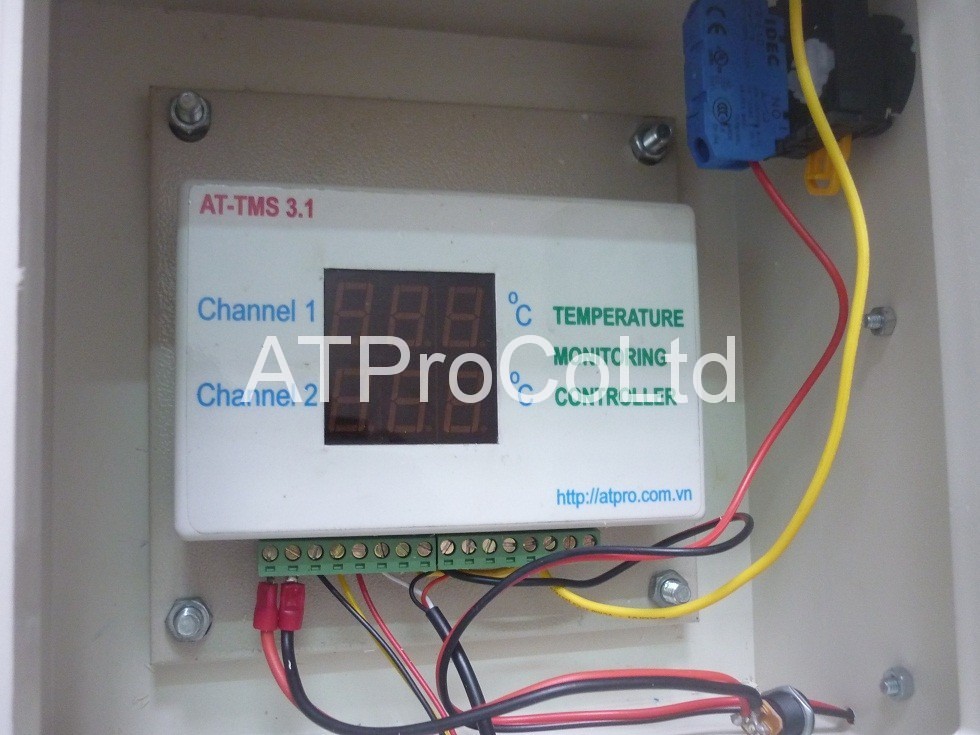

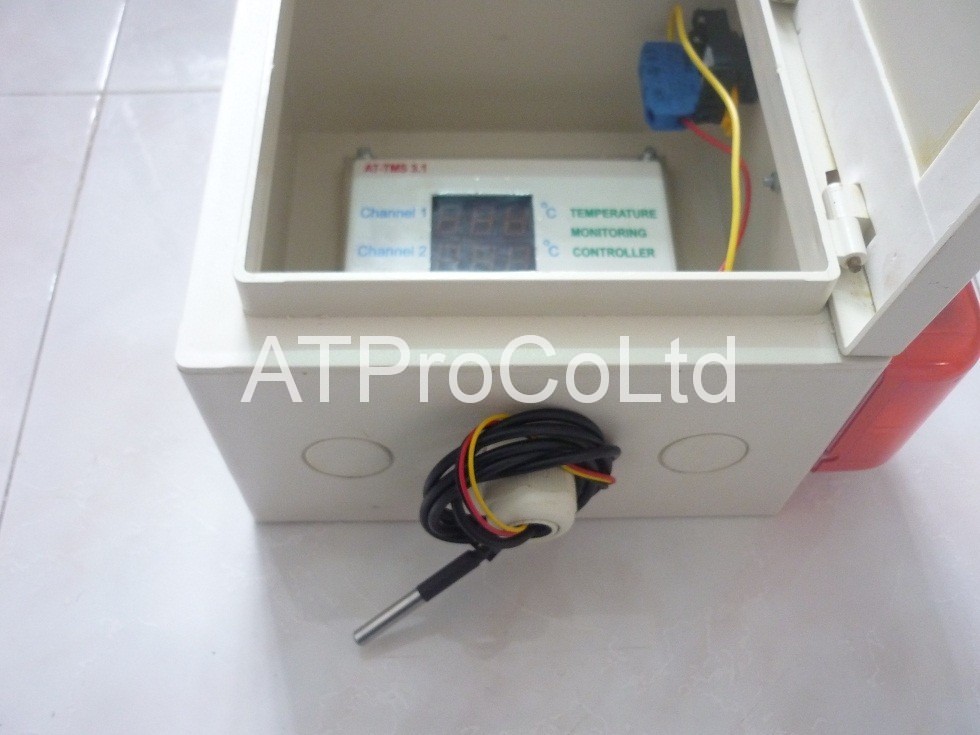

  • Kích thước bộ AT-TMS3.1 12.5cm x 8cm x 3.3cm
  • 2 ngõ vào cảm biến ds18b20
  • 2 ngõ ra relay
  • Truyền thông modbus RTU RS485
  • Hiển thị bằng led 7 đoạn kích thước 1cm x 2cm.

HE THONG GIAM SAT CANH BAO NHIET DO

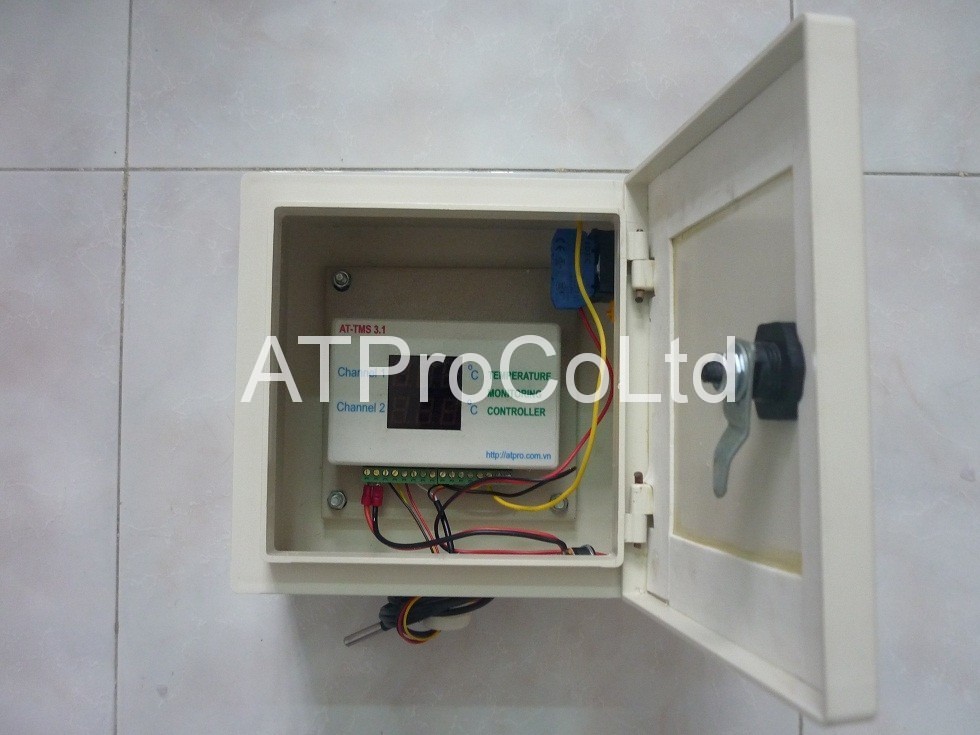

Hình ảnh chi tiết từng thiết bị trong hệ thống giám sát cảnh báo nhiệt độ

HE THONG GIAM SAT CANH BAO NHIET DO 1

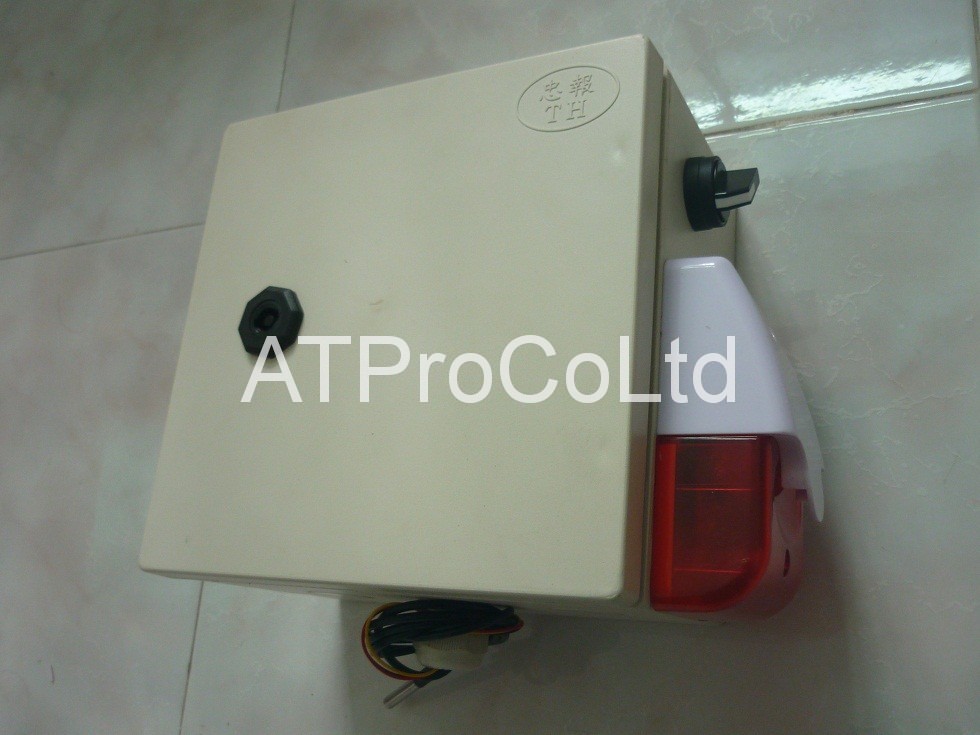

  • cảnh báo nhiệt độ khi quá ngưỡng cài đặt thông qua chuông báo động.
  • Công tắc đóng ngắt chuôn báo động

HE THONG GIAM SAT CANH BAO NHIET DO 3

PHẦN MỀM HỆ THỐNG

he thong giam sat canh bao nhiet do

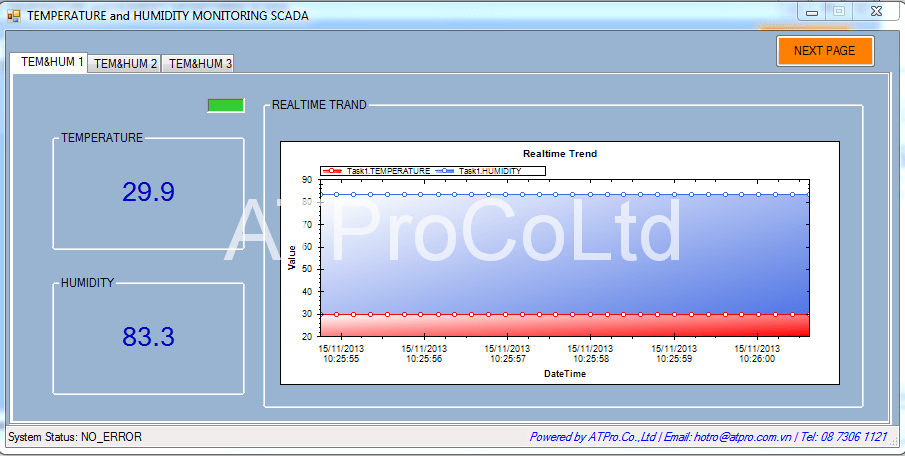

Giám sát đồ thị nhiệt độ thời gian thực trên máy tính.

he thong giam sat canh bao nhiet do

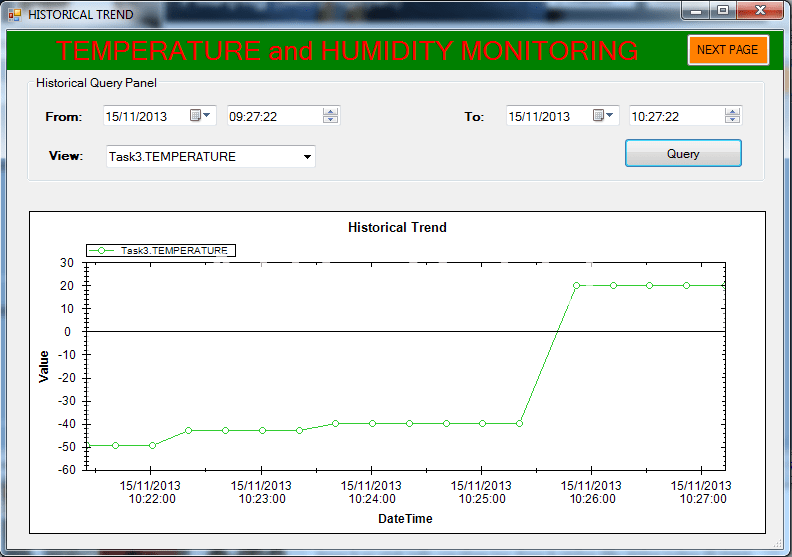

Xem lại đồ thị nhiệt độ quá khứ

he thong giam sat canh bao nhiet do

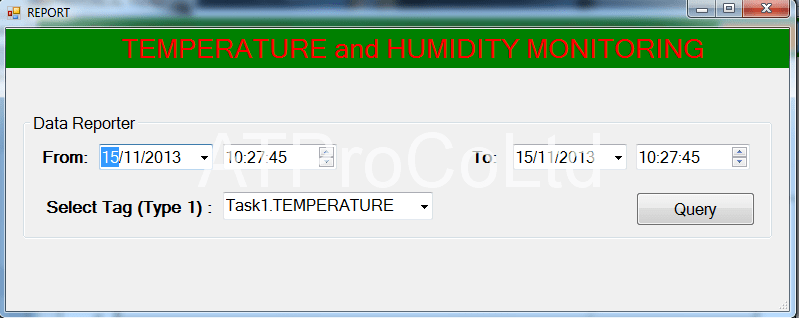

Chọn mốc thời gian xuất báo cáo

he thong giam sat canh bao nhiet do

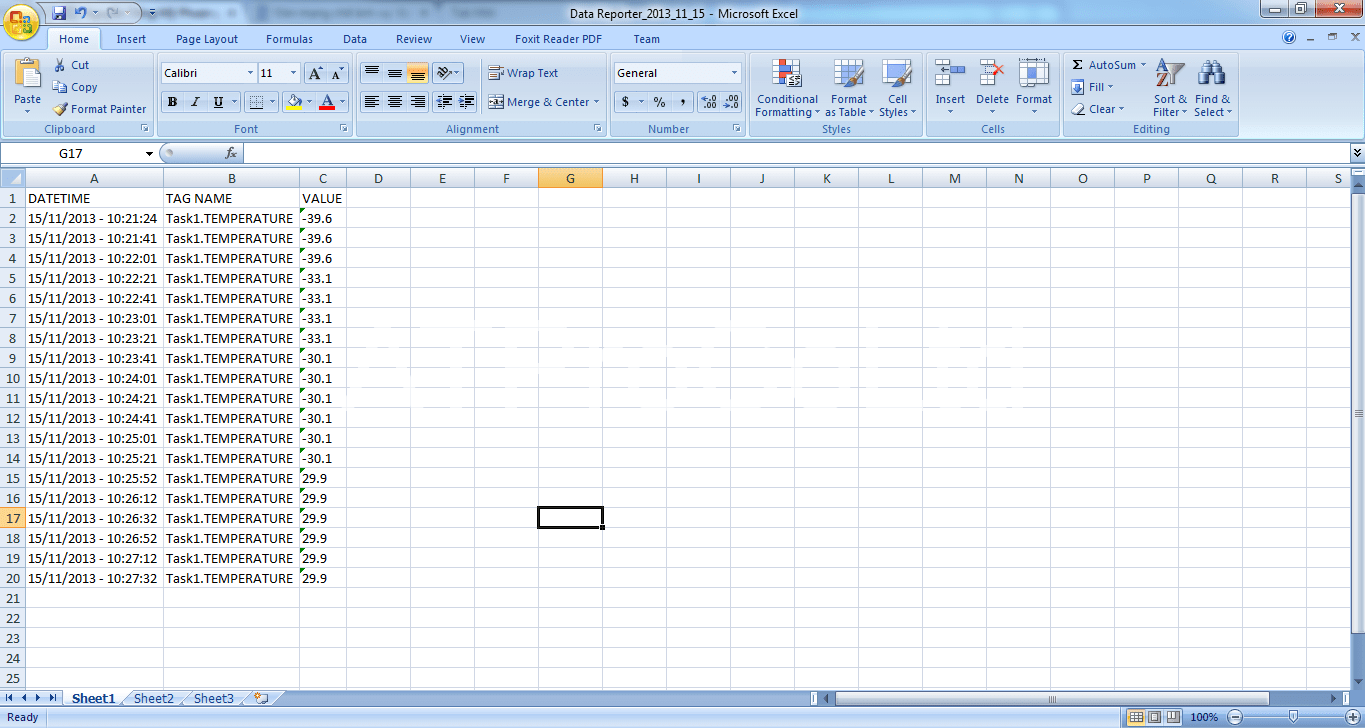

File báo cáo bằng Excel

XEM THÊM MỘT SỐ HỆ THỐNG NHIỆT ĐỘ – ĐỘ ẨM KHÁC

Hệ Thống Giám Sát Nhiệt Độ Độ Ẩm Là Giải Pháp Giám Sát Môi Trường Chuyên Nghiệp Cho Công Ty, Bệnh Viện, Phòng Thí Nghiệm, Xưởng Chế Biến Sản Xuất…

he thong giam sat nhiet do do am

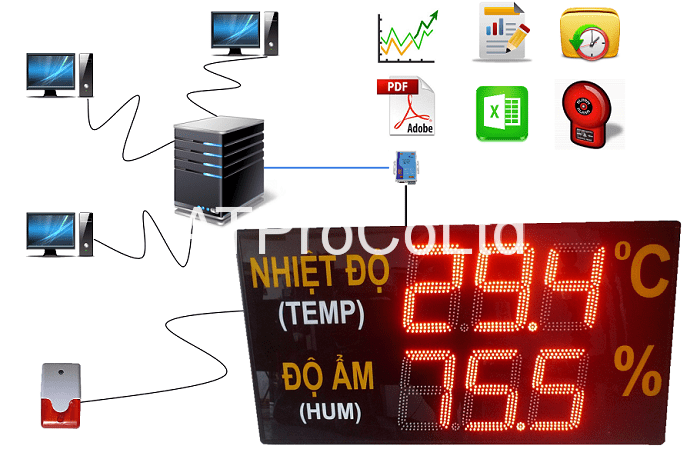

Mô Hình Hệ Thống Giám Sát Nhiệt Độ Độ Ẩm 2

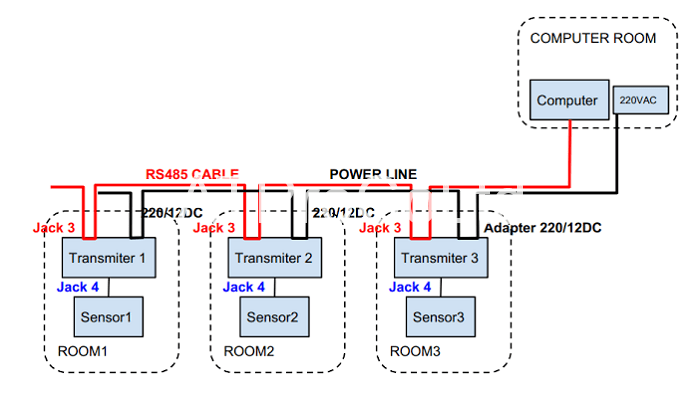

Hệ thống giám sát bao gồm một CPU điều khiển trung tâm, các máy tính kết nối với bộ điều khiển trung tâm để nhận dữ liệu của hệ thống. Thiết bị đo nhiệt độ độ ẩm được kết nối với bộ điều khiển trung tâm.

he thong giam sat nhiet do do am 7

Phần mềm SCADA sẽ điều khiển giám sát toàn bộ hệ thống, hệ thống sẽ liên tục cập nhật dữ liệu và xuất dữ liệu theo lịch trình hoặc khi có yêu cầu.

Khi nhiệt độ hoặc độ ẩm vượt quá ngưỡng cho phép thì lập tức hệ thống sẽ phát tín hiệu cảnh báo thông qua đèn báo, loa, SMS, Email…đến người sử dụng để xử lý kịp thời.

he thong giam sat nhiet do do am 13

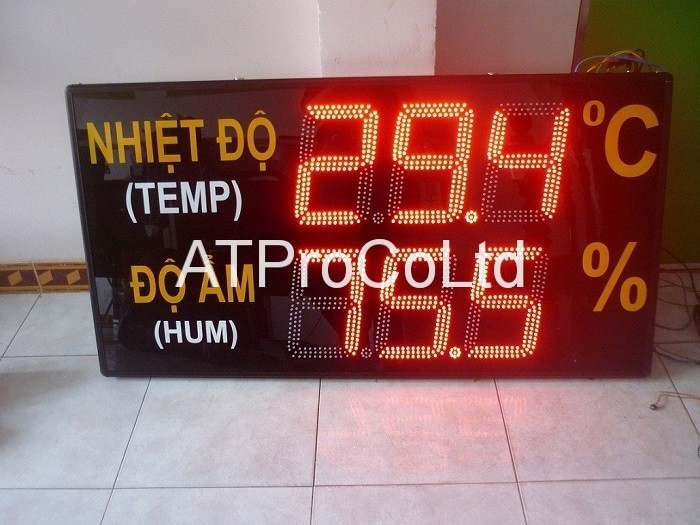

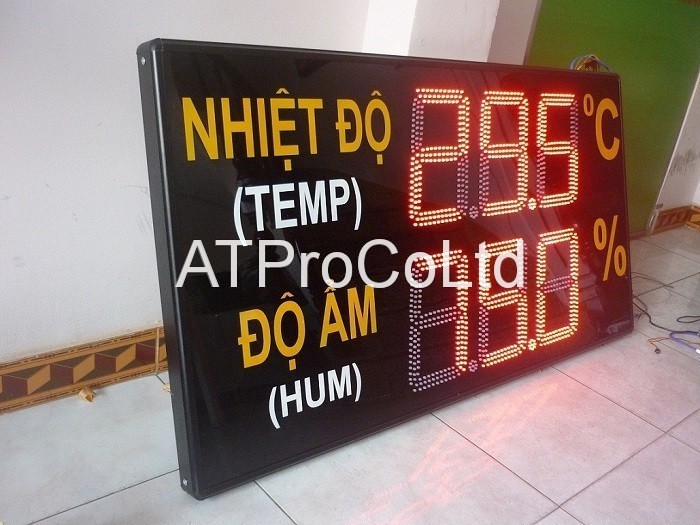

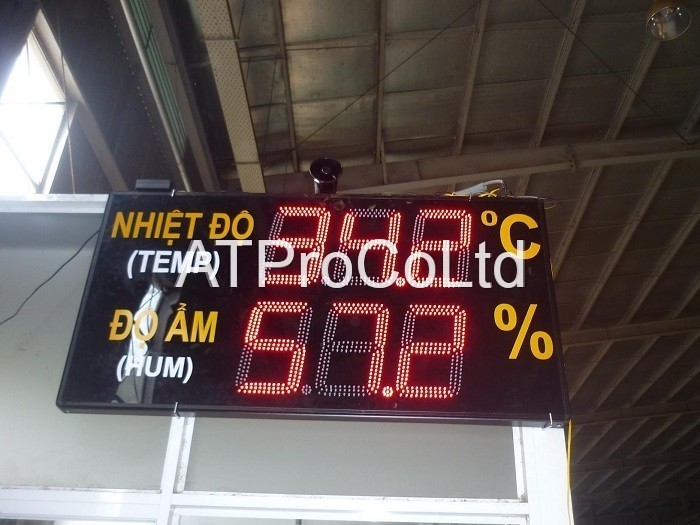

Bảng hiển thị nhiệt độ bằng Led đơn hoặc Led 7 đoạn. Cảm biến nhiệt độ độ ẩm và Chuông báo động được kết nối với bảng hiển thị

he thong giam sat nhiet do do am 2

Bảng hiển thị được điều khiển bằng CPU Microchip 16f887 USA.he thong giam sat nhiet do do am 1

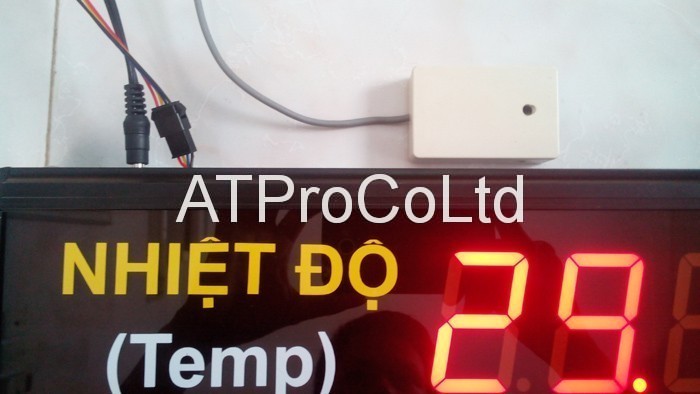

  • IC nhiệt độ độ ẩm SHT10 SENSIRION EUROPE.
  • Tầm đo chính xác từ -40ºC tới +125ºC.
  • Độ ẩm từ 0% tới 100%.

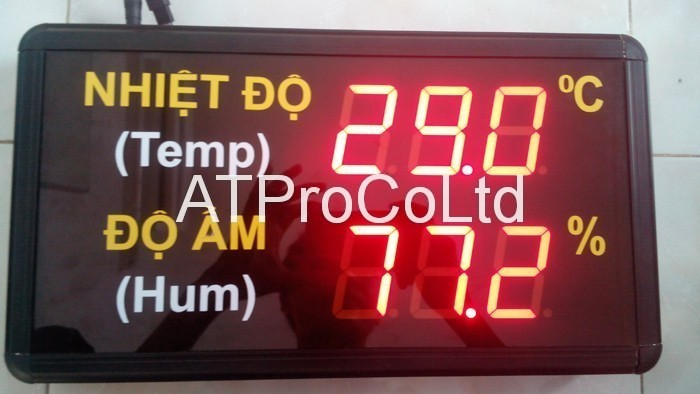

he thong giam sat nhiet do do am 11

Kích thước tùy thuộc vào tầm nhìn, vị trí đặt bảng điện tử hiển.
